1. 电阻

电阻是限流、分压、消耗能量的元件，是最基础的被动器件。

常用品牌：厚声、风华、三星、罗姆、松下、KOA。

分类与标识：

• 插件电阻：碳膜电阻、金属膜电阻（又有薄膜、厚膜之分）。

• 贴片电阻标识：

  • 3 位数字 = ±5% 精度，如 103 = 10×10³ = 10000 Ω = 10 kΩ；
  • 4 位数字 = ±1% 精度，如 1002 = 100×10² = 10000 Ω = 10 kΩ。

常见封装、功率与耐压：

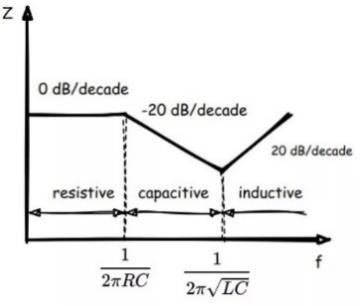

频率特性：实际电阻在高频下不再是纯电阻。频率低于 f₁ 时呈电阻特性；f₁~f₂ 之间呈容性（阻抗减小）；高于 f₂ 时呈感性（阻抗增大）。

选型要点：

• 阻值系列：E24（±5% 精度）、E96（±1% 精度）。
• 精度代号：T=±0.01%，A=±0.05%，B=±0.1%，D=±0.5%，F=±1%，J=±5%，K=±10%。
• 额定电压：由 P=U²/R 换算（U=√(P·R)）。材质上薄膜比厚膜耐压低；封装越大，额定电压越高。

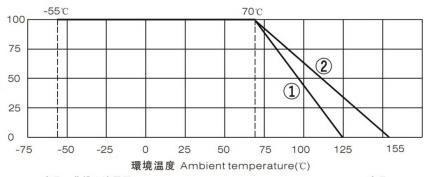

• 额定功率：指额定环境温度（70 ℃）下可连续工作的最大功率。选型时应取实际消耗功率的 3~4 倍；工作温度超过 70 ℃ 时需做功率降额。
• 封装：一般电子产品用 0402、0603。
• 温度系数 TCR：温度每变化 1 ℃ 时阻值的相对变化量，公式为 TCR = (R−Ra)/[Ra×(T−Ta)]×10⁶（Ra 为基准温度 Ta=20 ℃ 下的阻值，R 为任意温度 T 下的阻值）。常用范围 −200~500 ppm/℃。

0 欧电阻（实际阻值 < 50 mΩ）的 5 大作用：

1. 方便测试电流（拆下串联电流表）；
2. 作跳线用；
3. 分开模拟地与数字地（单点连接）；
4. 占位置（可换成其他阻值电阻或磁珠）；
5. 作低成本熔丝起电路保护作用，过流能力可达 20~60 A。

热敏电阻：

• PTC（正温度系数）：温度升高阻值增大。一般串联使用，电流过大→发热→阻值增大→限制电流，起过流保护"开关"作用。应用于加热器、电机启动、电源保险丝（故障消除后自动恢复）。

• NTC（负温度系数）：温度升高阻值下降。

  • 选型：0 功率阻值（25 ℃）满足 R ≥ √2·E/Imax（E 为交流输入有效值/直流电压，Imax 为最大允许启动/浪涌电流；一般取 100 倍额定电流，电热丝、灯泡取 30 倍）。
  • 其他参数：B 常数（材料常数/热敏指数）；最大稳态电流（25 ℃ 下允许的最大连续电流，必须大于实际工作电流）。
  • 应用：①串联限流防浪涌（上电瞬间可能正逢峰值 310 V）；②作温度传感器（阻值变化→分压变化→ADC 采样→推算温度）；③短路保护。PTC 因发热阻值大，不能用于高温环境。

光敏电阻：光照越强，阻值越小。

压敏电阻：严格说它不是电阻，而是瞬态电压抑制元件（效果类似 TVS），并联在电路中使用。正常电压下阻值无穷大（相当于开路）；电压超过阈值时阻值迅速降低，导通大电流，保护后级电路。用于输入端防雷、防浪涌。应用场合一般是小功率（约 70 W 以下）。

电阻典型应用：限流、恒流、分压、取样、阻抗匹配（如 RS485 终端）、上拉（如 I²C）、下拉（确保浮空引脚为低电平）。

2. 电容

电容是储存电荷的元件，"隔直通交"，两端电压不能突变。

品牌：国外有村田（muRata）、松下（PANASONIC）、三星（SAMSUNG）、太诱（TAIYO YUDEN）；国内有国巨（YAGEO，中国台湾）、风华（FH）、宇阳科技（EYANG）、信昌电陶（PSA）。

六大作用：

1. 滤波（滤除杂波、尖峰，使电压平滑）。两种机理：①利用充放电——电压高于电容电压时充电、低于时放电，因电压不能突变而平滑输出；②利用通高频特性——噪声频率越高容抗越小，对地放置后高频噪声被导入地。容值越大容抗越小，纹波越小。
2. 旁路（bypass）：在信号输入端滤除高频成分，电容一般较小（小电容滤高频）。
3. 去耦（decoupling）：在信号输出端滤除系统自身产生的干扰，防止耦合到下一级；滤低频噪声，电容一般较大。
4. 隔直通交：直流下电容迅速充电至电源电压后停止充电，视为断路。
5. 储能：充满电后等效小电池，电源跌落或消失时向电路放电，维持供电电压和时间。
6. 自举（利用电容电压不能突变抬高电位）。

特性：

• 并联等效电容 C = C1+C2。
• 充放电公式 I = C·(du/dt)：I 为充放电电流，C 为容值，du/dt 为电压变化率。电压突变会产生很大充放电电流，设计时必须注意。
• 电容量 C = εS/(4πkd)：ε 为介电常数，S 为极板面积，d 为极板间距。增大容量可：①用高介电常数介质；②增大极板面积；③减小极板间距。
• 通高频阻低频：频率 f 越高容抗越小。
• 电容降压：利用容抗在交流回路中降压，但必须用无极性电容（有极性电容只能用于直流回路）。

分类：陶瓷电容（无极性）和电解电容（有极性，分铝电解和钽电容）。

陶瓷电容 MLCC（片式多层陶瓷电容，无极性）：

• 机械强度：硬而脆；封装越大越易受机械应力产生裂纹，导致容量变小或短路。
• 热脆性：内部应力复杂，耐温度冲击能力有限。
• Ⅰ类（温度补偿型）：NP0/C0G，容量小、几乎不随温度变化，用于谐振回路、高频电路；缺点是做不大容量（介电常数小）。
• Ⅱ类（高介电常数型）：X7R、X5R、Y5V、Z5U，性能较稳定，用于中低频电路的隔直、耦合、旁路和滤波。
• 直流偏压特性：施加直流电压越大，实际容量越低；容值越高的电容此特性越明显。

铝电解电容：

• 标称容量在 20 ℃、120 Hz/0.5 V 下测得。温度升高容量升高、频率升高容量减小。
• 漏电流：介质氧化层允许微小电流通过，温度升高漏电流增加。
• 频率特性（ESR）：容抗 Xc = 1/(2πfC)。容量越大、额定电压越大，ESR 越小。
• 额定纹波电流：纹波电流过大会内部发热导致失效。ESR 越小、封装越大，额定纹波电流越大。
• 寿命：工作温度每升高 10 ℃，寿命减半。

安规电容（一般为插件，用于电源 EMC 滤波，失效后绝不能短路）：

• X 电容（µF 级）：接在火线与零线之间，滤除差模干扰；等级 X1、X2、X3。
• Y 电容（nF 级）：接在零线与地、火线与地之间，滤除共模干扰（信号对大地的干扰）；等级 Y1、Y2、Y3、Y4。

超级电容：容值大，耐压较低，工作温度范围较窄。单位换算：1 µF = 1000 nF = 1000 000 pF。

三大类电容对比：

丝印极性：铝电解电容有丝印的一侧是负极；钽电容恰好相反，有丝印处是正极。

选型参数：①容值（25 ℃ 一定频率幅度下测得）；②耐压——留约 70% 裕量，耐压高的尺寸更大；③漏电流（绝缘电阻越大漏电流越小）；④插件或 SMD；⑤谐振频率；⑥损耗因数；⑦品质因数 Q；⑧温漂（温度系数越小越好）。

频率特性（高频等效模型）：

• ESR（等效串联电阻）：产生损耗功率、影响滤波，越小越好。
• Rleak：绝缘电阻，取决于泄露特性。
• ESL（等效串联电感）：取决于电容类型和封装。
• 容抗 Xc = 1/(2πfC)，感抗 XL = 2πfL；复阻抗 Z = R + j(ωL − 1/(ωC))（ω 为角频率，R 为 ESR，L 为 ESL，C 为容值）。

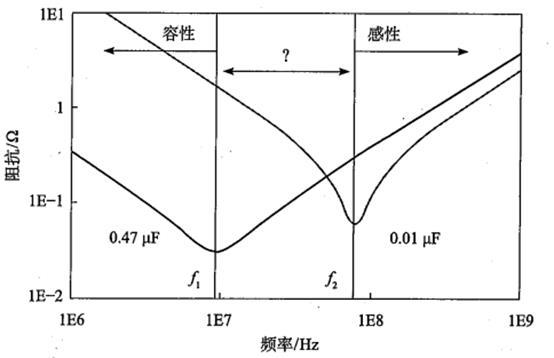

• 低频时电容呈容性、滤波效果渐强；谐振点阻抗最小、呈电阻性；高频时呈感性。电容滤波需要最小阻抗，所以在谐振频率处滤波效果最好。
• 小电容滤高频（自谐振频率高），大电容滤低频（自谐振频率低）。

组合滤波：

• ①一大一小两个电容并联：总阻抗曲线保持原趋势，数值比任一个都小（宽频带低阻抗）。
• ②多个相同电容并联：阻抗曲线形状不变，各频点阻抗整体变小。

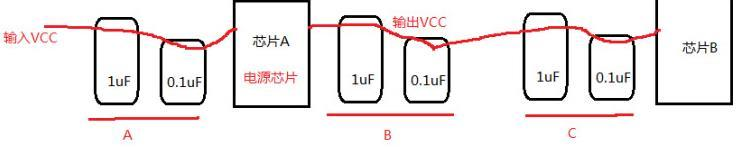

• 布局规则：输入电源先大后小（小电容靠近电源 IC）；输出电源先大后小（大电容靠近电源 IC）。原因：靠近电源芯片的电容流过更大纹波电流。

测试仪器：数字电桥。

3. 二极管

二极管的核心是 PN 结，具有单向导电性。

PN 结：硅（锗）中掺入磷、锑等五价元素得 N 型半导体（原文对 P/N 掺杂描述有提取错乱，按常识：掺五价元素得 N 型、掺三价元素得 P 型）。正偏导通：多数载流子扩散运动为主，扩散电流 ≫ 漂移电流；反偏截止：少数载流子漂移运动为主。多数载流子正向通过 PN 结需克服内电场，约需 0.7 V 外加电压，即正向导通门电压。

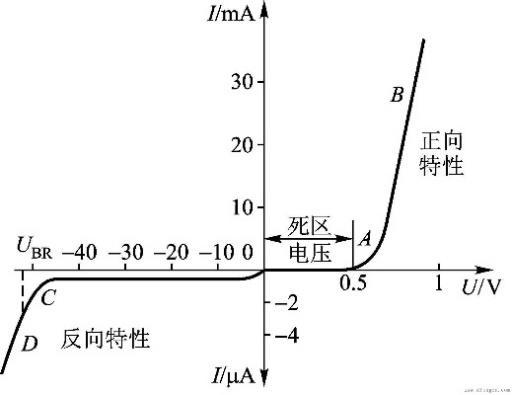

伏安特性曲线：

1. 不加电压时电流为 0；
2. 正向电压小于 Uon（开启电压）时电流≈0，大于 Uon 后 i 随 u 增长——硅管阈值约 0.7 V，锗管约 0.3 V；
3. 反向电压小于 |Ubr| 时只有很小漏电流，超过 |Ubr|（反向击穿电压）后电流急剧增加。

温度影响：温度升高，正向特性左移（导通电压、正向压降降低），反向特性下移（反向漏电流增加）。

电击穿与热击穿：电击穿可逆（稳压管即利用此特性，反向电压/电流过大引起）；热击穿是温度持续上升过热导致的 PN 结击穿，不可逆。

主要参数：

• Io 平均整流电流：通常为 IF 的一半；
• IF 最大整流电流：由允许温升限定；
• IFSM 正向浪涌电流：允许流过的瞬间电流；
• IR 漏电流：加反向电压时的反向电流，越小越好（单向导电性越好）。由少数载流子形成，温度越高漏电流越大；
• VRM 最高反向工作电压；UBR 反向击穿电压（击穿后失去单向导电性，但击穿不等于损坏）；
• fm 最高工作频率：由结电容和反向恢复时间决定（如肖特基主要由结电容决定）；
• CT 结电容：决定频率特性（频率越高电容阻抗越低，信号直接穿过去失去截止作用）。分势垒电容（反偏时起主要作用）和扩散电容（正偏时起主要作用）；反向电压上升时结电容减小；
• trr 反向恢复时间：正反向切换时电流不能瞬间截止的延时，决定开关速度。反向电源电压越小、正向电流越大，反向恢复时间越长。

肖特基二极管：金属-半导体结（金属得电子），势垒很薄，只有电子一种载流子。特点：开关频率高、反向恢复时间极短（几纳秒）、正向压降低（约 0.4 V）。缺点：耐压低、漏电流稍大。用途：高频、低压、大电流场合，如整流、续流、保护二极管。

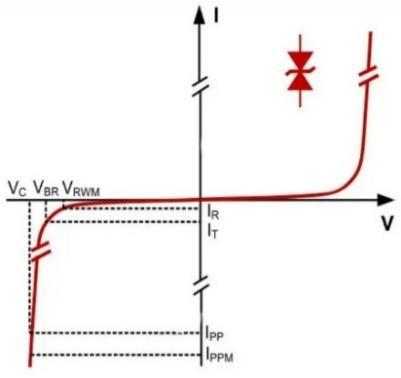

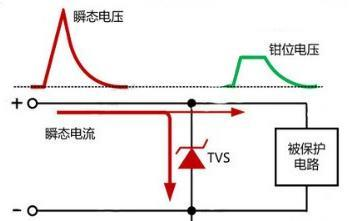

TVS 瞬态抑制二极管（雪崩击穿二极管）：并联使用，正常工作在反向截止区。受高能量冲击时阻抗骤然降低，吸收大电流并把两端电压钳位在预定值（钳位电压低于其他器件最高耐压），保护后级。单向 TVS 用于直流，双向 TVS 用于交流。

• 参数：Vrwm 最高工作电压（以下不导通）；Vbr@It 击穿电压（测试电流 It 下进入雪崩击穿的标志电压）；Vc@Ipp 钳位电压（峰值电流 Ipp 下钳住的电压，须 ≤ 电路最大工作电压）；C 极间电容（高速信号选小电容；电压越低电容越大）；IPP 峰值脉冲电流（须大于瞬态浪涌电流）。
• 选型：①Vrwm ≥ 被保护信号正常工作电压（Vrwm 越高漏电流越小，越低则 Vc 越低保护越好）；②交流选双向、直流选单向、多路选 TVS 阵列；③按信号速率选结电容；④按被保护信号最大承受电压在 TLP 曲线中选钳位电压。

ESD 静电保护二极管：防静电、防瞬间高压，主要用于板级保护（如 USB 线），结电容低。与 TVS 对比：ESD 防静电用于板级、电容小；TVS 防浪涌过电压、放在电源输入端吸收浪涌、电容较大。

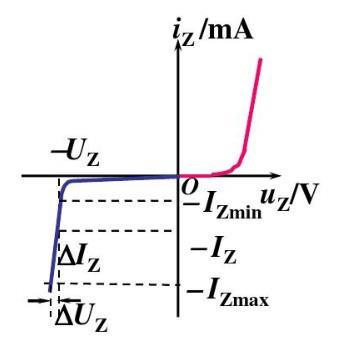

稳压二极管（齐纳二极管）：正向偏置同普通二极管；反向电压临近临界值时开始导通、反向电流骤增（击穿），反向电阻降至很小，两端电压基本稳定在击穿电压。

• 参数：Vz 稳压值（高于 Vz 时稳压，低于则不工作、相当于开路）、耗散功率 Pz、稳定电流 Iz、动态电阻 Rz、反向漏电流 IR。
• 使用要点：一般串联限流电阻；功率较小；串联可获得更高稳定电压（两个 5 V 串联即 10 V 稳压）。

整流二极管：把交流电变为直流电，反向电阻接近无穷大；特点是电流大、频率低。选型看最大整流电流、最大反向工作电流（电压）、截止频率及反向恢复时间。

发光二极管（LED）：发光强度与电流成正比。红、黄、绿压降 1.72.0 V，蓝色 3.13.3 V。插件 LED 额定电流约 20 mA，贴片 LED 几 mA，使用时串联限流电阻。贴片 LED 具体参考：红 1.821.88 V/58 mA；绿 1.751.82 V/35 mA；橙 1.71.8 V/35 mA；蓝 3.13.3 V/810 mA；白 33.2 V/1015 mA。

通用二极管：电流小、工作频率高。

二极管六大应用：

1. 防反接（单向导电）；
2. 整流（交流转单向直流，全波/半波整流）；
3. 稳压（稳压二极管）；
4. 续流（常用肖特基）；
5. 检波（二极管导通时给电容充电，输入电压低于电容电压时二极管反偏截止、电容电压保持，实现峰值检出）；
6. 电压钳位（如 ADC 检测电路中用两个二极管做钳位保护）。

4. 三极管（BJT）

三极管是具有电流放大作用的电流驱动器件，受温度影响大。通俗理解：基极小电流"闸门"控制集电极大电流。

结构与原理（以 NPN 为例）：基极 b 杂质浓度低；发射极 e 自由电子多；集电极 c 面积大、浓度低。发射结加正向电压→发射区向基区注入电子形成 Ie；电子扩散到基极形成 Ib；集电结收集基区扩散来的电子，漂移形成 Ic。

输入特性曲线：Uce 一定时 Ube 与 Ib 的关系，与二极管正向伏安特性相同。

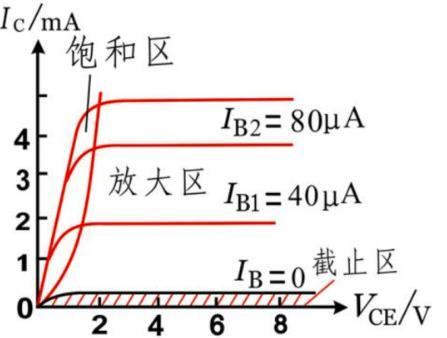

输出特性曲线（Ib 不变时 Ic 与 VCE 的关系，发射结压降约 0.6~0.7 V）：

温度特性：温度越高，放大倍数越大。

分类：按材料分硅管、锗管；按频率分高频管、低频管；按功率分功率管、开关管。

应用：开关（工作在截止区与饱和区）、控制继电器输出、电平转换、反相。

5. MOS 管

MOS 管（金属-氧化物半导体场效应晶体管）是电压驱动器件。三个引脚：G（gate 栅极）、S（source 源极）、D（drain 漏极）。

基本类型：

• P 沟道 / N 沟道（符号中箭头指向 G 极的是 N 沟道）；
• 增强型：Vgs=0 时 Ids=0；耗尽型：Vgs=0 时 Ids≠0。

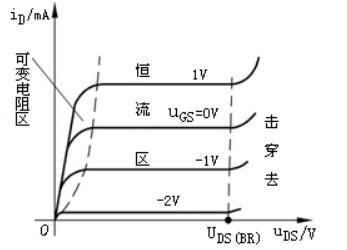

输出特性曲线：

1. 夹断区（截止区）：VGS < VGS(th)，不导电，ID=0；
2. 可变电阻区（非饱和区）：VGS > VGS(th) 且 VDS < VGS−VGS(th)，导电沟道已产生但未完全形成，相当于 VGS 控制的可变电阻；
3. 恒流区（饱和区/放大区）：VGS ≥ VGS(th) 且 VDS > VGS−VGS(th)，VGS 越大 Id 越大；VGS 越高 RDS(ON) 越低；温度越高 RDS(ON) 越高；
4. 击穿区：VDS 过大，MOS 管损坏。

特点：

1. 输入阻抗非常高（栅极有绝缘氧化膜）；
2. 导通电阻低（可做到几毫欧）；
3. 开关速度快、开关损耗低，特别适合 PWM 输出模式；
4. 栅极易被静电击穿（阻抗大，感应电荷难释放，易击穿绝缘层）；
5. 电压驱动：开通必须使栅极电压高于阈值 Vth；
6. 稳态开/关时栅极驱动基本无功耗；
7. 导通后电流可双向流动（D→S 或 S→D）。

主要参数：

• VGS(th) 开启电压：N 沟道 Vg>Vs、Vgs>Vgs(th) 时导通；P 沟道相反；
• VGS 最大栅源电压：栅极能承受的最大电压；
• RDS(on) 漏源导通电阻：决定导通功耗，越小越好；
• ID 导通电流：漏源间允许的最大电流；
• VDSS 漏源击穿电压：VGS=0 时能承受的最大漏源电压；
• gfs 跨导：漏极电流变化量与栅源电压变化量之比。

寄生电容：控制 MOS 导通与截止的本质是对 Cgs 充放电；要求快速导通时驱动源须提供大驱动电流；寄生电容影响开关速度。

• G 极并联电阻（GS 间）：释放寄生电容电荷；
• G 极串联电阻：形成 RC 充放电电路，减小瞬间电流以保护驱动芯片，抑制振荡、固定电平，但会减缓开关速度；
• 米勒效应：栅漏间分布电容 Cgd（米勒电容）在反相放大作用下使等效输入电容放大，形成"米勒平台"，使开启时间变长、导通损耗增大。

寄生二极管：可用于防反接。NMOS 寄生二极管方向由 S 指向 D——S 接正、D 接负时导通，反之截止；PMOS 由 D 指向 S——D 接正、S 接负时导通，反之截止。

用万用表判别 G/D/S：调至二极管档，红表笔接 S 极、黑表笔接 D 极。显示 0.4~0.9 V 压降说明很可能是 NMOS；无读数（显示 1，开路）则很可能是 PMOS。

应用：①作开关管；②防反接；③电平转换；④全桥驱动电机。

6. 电感

电感是阻碍电流变化、储存磁能的元件。通俗理解：电容"稳住电压"，电感"稳住电流"。

原理：

1. 本质：线圈通电流后形成磁场，感应磁场产生感应电流阻碍电流变化，这种相互作用称感抗。磁芯决定饱和电流、磁滞损耗等。
2. 储能：E = ½·L·I²（E 为储存能量，L 为电感量 H，I 为流过电感的电流）。储能必须有电流流过；断电时能量转移到寄生电容上，因寄生电容很小会产生较高电压（也正因寄生电容存在，实际不会产生无限高压）。
3. 电流不能突变：u = L·(di/dt)，电流变化率与电感电压成正比；两端加恒定电压时电流线性增减；电压相位超前电流 90°。
4. 感应电压：大小取决于感应电流与负载，感应电动势与外加电压相等、方向相反（−U，负号表示阻止电流变化）。

作用：

1. 通低频阻高频：感抗 XL = 2πfL，频率越高阻碍越大；
2. 通直流隔交流：直流时 f=0，感抗为 0 相当于导线（但会产生磁场）；"阻交流"注意是"阻碍"而非完全隔断；
3. 阻碍电流变化，保持工作电流稳定；
4. 滤波：高频时感抗巨大，噪声被反射回去。

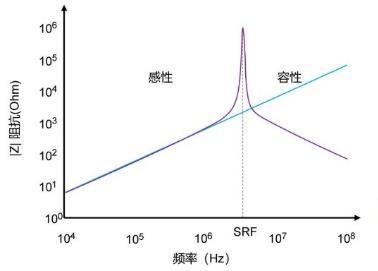

高频特性：自谐振频率 SRF = 1/(2π√(LC))。电感越小谐振频率越高；电感越大匝数越多，谐振频率越低。SRF 左侧呈感性，谐振点阻抗最大，SRF 右侧呈容性。电感滤波只用其感性，信号频率应远小于谐振频率（小于 SRF 的十分之一）。对比：电容滤波在谐振频率处效果最好（阻抗最小）。

直流偏置特性：电感量随电流增大而减小（电源转换器中很重要）。超过饱和电流后，铁氧体铁芯磁导率陡降，铁粉芯缓慢降低。

主要参数：

• 类型：高频电感（高频信号滤波、小功率 LC 滤波）、功率电感（LC 滤波、升压）、共模电感（滤共模信号）、差模电感（滤差模信号）；
• 电感值：标称值在无外加直流偏置条件下测得；线越长、线越细，电感越大；
• DCR 直流阻抗：按 P=I²R，越小越好；感量越大匝数越多 DCR 越大；同等感量导线越粗 DCR 越小；
• 饱和电流：电流使感值降为 70% 时的电流；瞬间电流不得超过饱和电流，否则磁饱和；
• 温升电流 Irms：电感自我温升不超过 40 ℃ 时的电流；
• 额定电流 Irat：涵盖上述两个电流；实际最大电流应小于手册额定值的 80%；
• 自谐振频率 SRF：谐振点处阻抗最大、有效电感为零；
• Q 值（品质因数）：Q = 2πfL/R = 无功功率/有功功率，越大损耗越小、效率越高；
• 精度：一般电感 M=±20%、K=±10%；精密电感 J=±5%、F=±1%；
• 屏蔽特性：一体成型 > 普通全屏蔽型 > 树脂屏蔽型。

电感损耗：线圈损耗（DCR、ACR）+ 磁芯损耗（磁滞损耗、涡流损耗、剩余损耗）。

功率电感：用于 DC-DC 变换，分屏蔽式与一体成型。特点：感值高、功率大、饱和电流大、封装大。应用：低频 LC 滤波、升压。补充：带屏蔽的功率电感 EMI 效果更好，但价格稍贵。

贴片电感：感值小、功率小、饱和电流小、封装小，用于高频信号滤波。

共模电感：两组直径与圈数相同、方向相反的线圈绕在同一铁芯上，引出 4 个引脚。滤除共模干扰（大小相等、方向相同的信号），降低 EMI，抑制高速信号线对外辐射。

差模电感：一组线圈绕在铁芯上，2 个引脚。滤除差模干扰（大小相等、方向相反的信号），降低 EMI，一般成对出现，用于滤波、升压。

7. TTL、CMOS、LVDS 逻辑电平

常用逻辑电平：TTL、CMOS、LVTTL、ECL、PECL、GTL、RS232、RS422、LVDS 等。TTL 和 CMOS 有 5 V、3.3 V、2.5 V、1.8 V 等系列。电平记号：Uoh 输出高电平、Uol 输出低电平、Uih 输入高电平、Uil 输入低电平。

TTL vs CMOS 对比：

LVDS（Low-Voltage Differential Signaling，低压差分信号）：为降低电磁辐射并提高开关速度而推出的电平标准。差分对输入输出，内部有 3.5~4 mA 恒流源，通过改变差分线上电流方向表示 0 和 1；在接收端附近并接 100 Ω 外部匹配电阻，转换为 ±350 mV 差分电平，中心电平约 1.2 V。

8. OC 门、OD 门、开漏、推挽、图腾柱

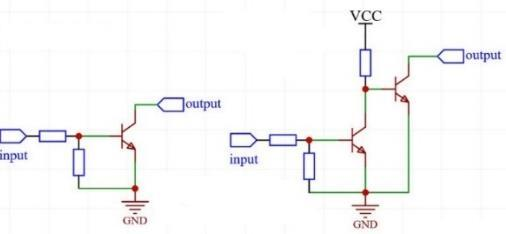

OC 门（Open Collector，集电极开路）：三极管 C 集电极开路的电路。

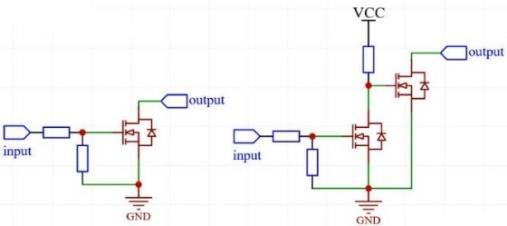

OD 门（Open Drain，漏极开路）：MOS 管 D 漏极开路的电路。MOS 管在很多场合性能优于晶体管。"开漏输出"可泛指 OC/OD 门电路。

工作原理：输入高电平→输出低电平；输入低电平→输出高阻态（电平不确定）。细节：OC 门输入高时输出并非 0 V，因三极管有 0.2~0.3 V 饱和压降，实际约 0.3 V；OD 门输入高时输出几乎等于 0 V（MOS 导通阻抗很低）。

为什么必须上拉：OC/OD 门不具备输出高电平的能力，需外接上拉电阻（1 k~10 k 均可）。上拉过大会影响信号切换速度；上拉过小则回路电流大、功耗增加，甚至烧坏门电路。

线与逻辑：两个或多个输出端直接相连即可实现"与"逻辑（一个输出低，电流经电阻流向低）。I²C 总线正是 OC/OD 结构，靠高阻态输出和线与逻辑实现一主多从（master/slave）。

开漏输出：即 OD 门，输出级 PMOS 不工作、只有 NMOS 工作。单片机用软件 I²C 通信时，IO 口须设为开漏输出并外接上拉电阻。

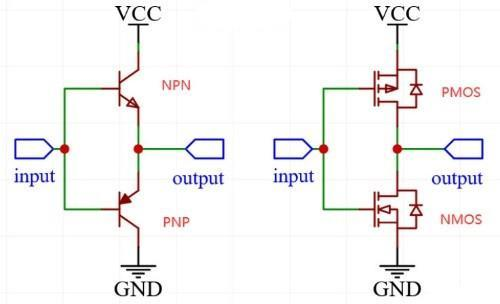

推挽输出：用一对参数相同的开关管轮流从负载灌/拉电流，每次只有一个导通，导通损耗小、效率高。

• 三极管版本：输入高→上管 NPN 导通、下管 PNP 截止→输出高；输入低→NPN 截止、PNP 导通→输出低。
• MOS 版本：输入高→上管 PMOS 截止、下管 NMOS 导通→输出低；输入低→PMOS 导通、NMOS 截止→输出高。
• 注意：MOS 管版本与三极管版本的高低电平逻辑相反。

图腾柱驱动电路：就是两个三极管构成的推挽输出——上管 NPN（C 接正电源），下管 PNP（C 接地）。作用：匹配电压或提高 IO 口驱动能力。

9. 集成运放

集成电路是在半导体单晶硅上把晶体管、场效应管、二极管、电阻、电容及连线集成在一起的特定功能芯片。运放是最典型的模拟集成电路。

组成（四部分）：

1. 输入级（前置级）：双端输入的高性能差分放大电路，要求输入阻抗高、差模放大倍数大、抑制共模能力强、静态电流小，对整体性能至关重要；
2. 中间级（主放大器）：提供强放大能力，多用共射（晶体管）或共源（MOS）放大电路，电压放大倍数可达几千倍；
3. 输出级：输出电压线性范围宽、输出阻抗小（带载能力强）、非线性失真小，常用互补输出电路；
4. 偏置电路：设置各级静态工作点。

特点：开环差模放大倍数超级大；差模输入电阻超级大；输出电阻超级小。

用途：加减乘除、积分/微分、电压跟随器、电压比较器、同向/反向放大器、差分放大器、I/V 转换、精密电流源、波形发生器。

工作原理：

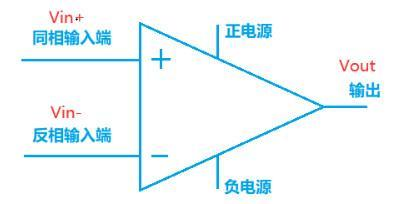

• 信号从"−"端输入，输出与输入反相；从"+"端输入，输出与输入同相；两端同时输入实现减法运算，输出与较大一方同相。
• 理想运放特性：无限大输入阻抗、零输出阻抗、无限大开环增益、无限大共模抑制比、无限大频宽。
• 线性区：Vout = 开环增益 × (Vin+ − Vin−)，开环增益可达几十万倍，线性区非常窄；正端稍高于负端就输出最大正电压。
• 非线性区：输出要么 +Uom 要么 −Uom（饱和），一般用于比较器。

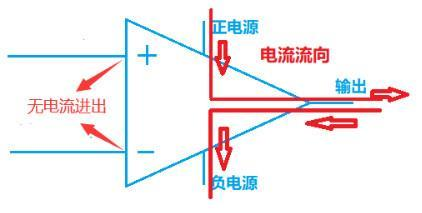

• 电流流向：输入端无电流流入流出（输入阻抗无限大），输出端电流由运放供电端提供（电流从高电压流向低电压）。

单电源与双电源供电：

• 早期运放均为双电源（正负电源绝对值相同）；便携设备为低功耗、减少电源个数而发展单电源。
• 总结："单的都能用双的，双的用单的会有问题"。
• 放大直流信号：单双电源均可；放大交流信号：双电源正常，单电源无法放大负半周，必须加"偏置"。
• 双电源的总动态范围、输出电压/电流、精度、负载抗干扰性优于单电源。具体区别：a) 供电电压不同；b) 单电源同向放大器输入不能为负；c) 单电源反向放大器输入不能为正；d) 单电源放大交流信号必须提供合适偏置电压。

参数：

• 极限参数：供电电压范围、输入电压范围、工作温度、存储温度；
• 关键参数：输入偏置电流 Ib、输入失调电流 Ios、输入失调电压 Vos、失调电压温漂 ΔVos/ΔT、电源电压抑制比 PSRR、共模抑制比 CMRR、共模输入电压 Vcm、轨到轨、开环增益 Aol、增益带宽积 GBW、单位增益带宽、输入阻抗 Rin。

负反馈：把输出电压引回负输入端。分析：若 Vin+>Vin−，Vout 升高→通过反馈使 Vin− 升高→直到 Vin−≈Vin+，电路稳定。因输入端无电流，R1 与 R2（原文记 R99）电流永远相等，负输入端最终等于 0 V（虚地）。

正反馈与负反馈对比：负反馈降低放大能力，但改善放大性能、减小波动、稳定性更好；正反馈提高放大能力，输入输出相位相同、信号相加，适用于振荡电路。

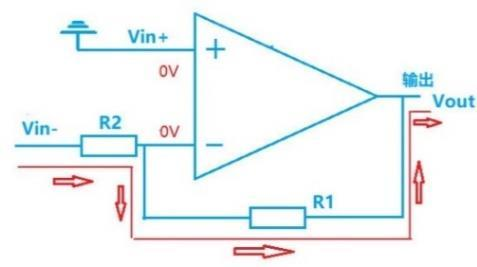

虚短与虚断（分析运放的两把"钥匙"）：

• 虚短：Vin+ 基本等于 Vin−，分析时当短路看，但并非真正短路；
• 虚断：输入端无电流流入流出，把两输入端想象成断开（输入阻抗非常高，电流可忽略）。

典型应用电路：

1. 电压跟随器：Vout = V− ≈ V+ = Vin，即 Vout≈Vin。反馈电阻要加上（几百欧~10 k），可防干扰、让电路更稳定。

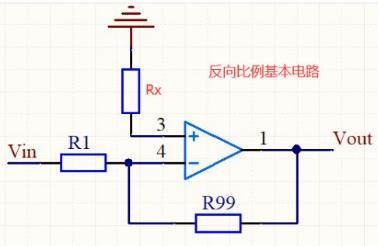

2. 反向比例电路：V+ 接 GND→V−≈0（虚地）；R1 与 R99 电流相等：(Vin−V−)/R1 = (V−−Vout)/R99 → Vout = −(R99/R1)·Vin。Rx 为直流平衡电阻，Rx = R1//R99，作用是让内部差分放大器处于平衡状态，提高共模抑制比、减小零漂。两个输入端电位始终近似为零，只有差模信号，抗干扰能力强。

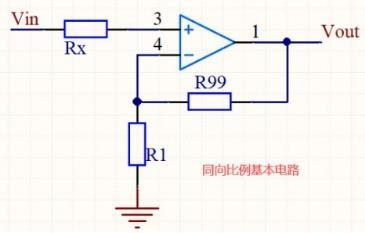

3. 同向比例电路：输入加在正相端，输出与输入同相。V+=Vin，由电流相等得 Vout = [1+(R99/R1)]·Vin，Rx = R1//R99。输入阻抗接近无穷大。

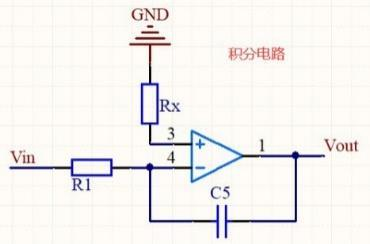

4. 积分电路：Vout = −(1/RC)∫Vin dt（电容电压是电流的积分，C 电流与 R1 电流相等 i5=i1=Vin/R）。用途：①方波变三角波；②去除高频干扰；③移相；④模数转换中把电压量变为时间量。为防止低频增益过高，常在电容上并联一个电阻。

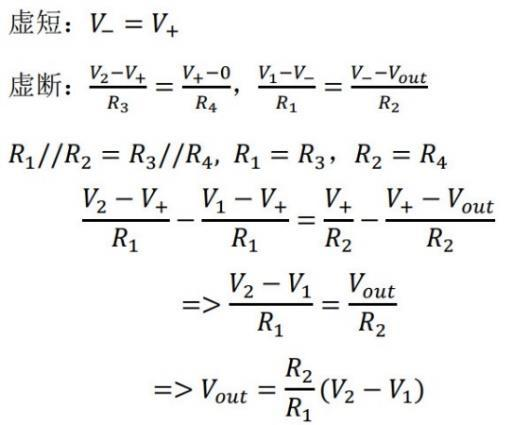

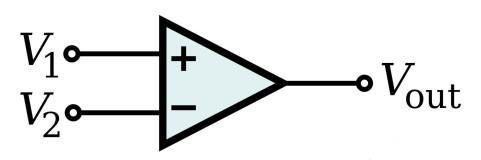

5. 差分放大：放大差模信号、抑制共模信号；利用电路对称性和负反馈稳定静态工作点，广泛用于直接耦合电路和测量电路的输入级。

比较器电路：开环（无负反馈）运放可作低端比较器——V+>V− 时输出正向饱和 +Usat，V−>V+ 时输出反向饱和 −Usat。过零比较器：输入过零点时输出翻转；电压比较器：把过零比较器一个输入端改接固定电压。

滤波器：

• 种类：按信号分模拟/数字；按元件分有源/无源；按频段分低通（LPF）、高通（HPF）、带通（BPF）、带阻（BEF）、全通（APF）；按截止频率 fp 附近形状分 Butterworth（巴特沃斯）、Chebyshev（切比雪夫）、Bessel（贝塞尔）等。
• 作用：①分离有用信号与噪声，提高抗干扰性与信噪比；②滤掉不感兴趣的频率成分，提高分析精度；③从复杂频率中分离单一频率分量。

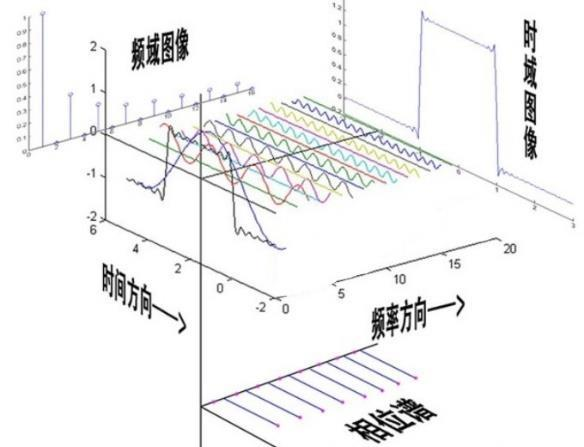

• 时域与频域：时域信号幅值随时间变化，频域信号幅值随频率变化；周期信号用傅立叶级数、非周期信号用傅立叶变换互相转换；时域越宽频域越短。任何周期波形都可看作不同振幅、不同相位正弦波的叠加；不同频率正弦波称频率分量；时间差÷周期×2π 得相位差。
• 滤波电路分无源（R、L、C 组成）和有源（无源 RC + 运放）。
• RC 低通滤波器：电阻串联在信号路径、电容并联负载对地。原理：电容隔直通交，高频分量经 R 后对地短接，只输出低频分量。截止频率是幅度降低 3 dB 的频率（3 dB 对应功率降低 50%），故称 −3 dB 频率。幅频特性 |H(f)| = 1/√(1+(2πfτ)²)，相频特性 φ(f) = −arctg(2πfτ)，τ=RC。

IIR 与 FIR 滤波器区别：

零点漂移（温漂）：输入电压为零而输出变化不为零的现象，温度变化导致半导体器件参数变化是主因。成因：①电源电压稳定性（决定静态工作点 Q）；②元器件老化变性（阻值改变）；③温度变化。解决：恒温措施；补偿法（热敏元件抵消放大器变化）；直流负反馈稳定静态工作点；采用特性相同的管子构成差分放大电路使温漂相互抵消。

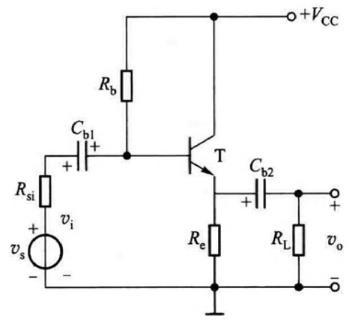

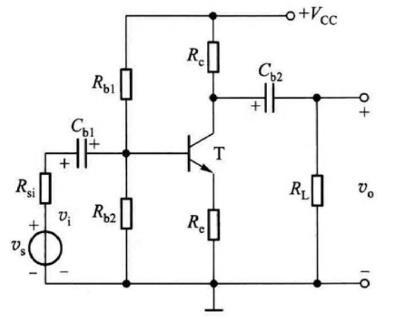

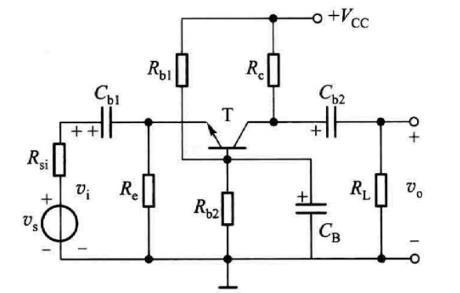

三种基本放大电路对比：

10. 光耦、蜂鸣器、继电器、可控硅

光耦：以光为媒介传输电信号——发光器（红外 LED）与受光器（光敏半导体管/光敏电阻）封在同一管壳内，实现"电—光—电"控制。

• 分类：非线性光耦（传输特性非线性，适合开关信号，不适合模拟量，如 4N 系列）；线性光耦（传输特性接近直线，小信号性能好，可线性隔离控制，如 PC817A-C 系列）。
• 作用：①输入输出互相隔离（通信和控制信号隔离）；②有效抑制尖脉冲和杂波干扰；③响应速度极快（µs 级，快的达 ns 级）；④安全保护——外部设备故障或输入短接也不影响另一侧，输入输出回路间可承受几千伏高压。
• 参数：输入端压降 VF（给定工作电流下 LED 压降）；允许功耗 Pd（LED 最大功耗）；输入电流 If（LED 正常发光的正向电流）；输出端最大电流 Ic（光敏三极管集电极电流最大值）；集电极-发射极电压 Vce；电流传输比 CTR（光敏三极管与发光管电流比最小值，稳定工作需 Ic/If≥CTR 即 If×CTR≥Ic）；隔离电压（一般超 1 kV，有的达 10 kV 以上）。

蜂鸣器：一体化电子讯响器。

• 按结构分压电式（压电陶瓷带动金属片振动发声，一般建议 9 V 以上，大规格可达 120 dB，大尺寸易达 100 dB）与电磁式（电磁原理吸合/弹回振动膜，1.5 V 即可发出 85 dB 以上，一般最多 90 dB）。
• 有源 vs 无源（"源"指震荡源而非电源）：

继电器（Relay）：用小电流控制大电流的"自动开关"，具有控制系统（输入回路）和被控制系统（输出回路）。

• 分类：

  • 电磁继电器：线圈通电→磁场吸合衔铁→触点通断（小电流→磁→机械→大电流）。优点：便宜、驱动简单、隔离好；缺点：体积大、寿命相对短（机械触点）。
  • 固态继电器：优点：寿命长（无触点）、驱动简单、隔离好；缺点：体积大、成本高。

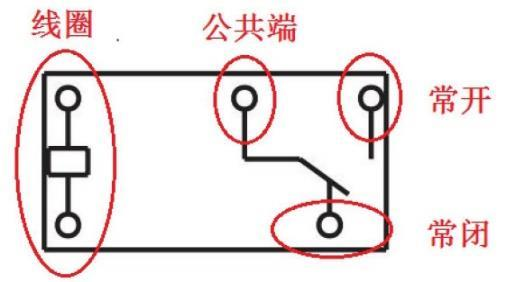

• 名词：常开端（不通电时断开，通电闭合，用"合"拼音字头 H 表示）；常闭端（不通电时闭合，通电断开，用"断"字头 D 表示）；公共端（开关输入，接 12 V/24 V/220 V 等）。

• 参数：额定工作电压（线圈所需电压，可交流可直流）；直流电阻（电磁继电器为线圈电阻，可万用表测；固态为输入回路阻抗）；吸合电流（产生吸合动作的最小电流，实际电流须略大于它）；释放电流（产生释放动作的最大电流，远小于吸合电流）；触点切换电压和电流（决定可控电压/电流大小）；触点寿命（针对电磁继电器，触点弹片切换次数，理论可达百万次）。

可控硅（SCR，晶闸管）：具有三个 PN 结的四层结构大功率半导体器件，特点：体积小、可调压、无触点开关。

• 应用：整流（交流→直流）、逆变（直流→交流）、变频（交流→交流）、斩波（直流→直流）、无触点开关，适用于大功率开关控制。

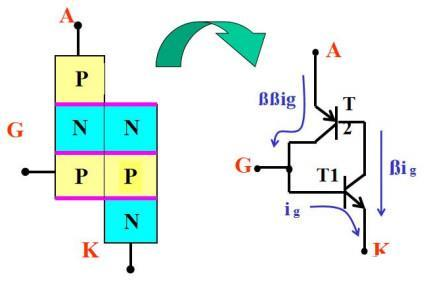

• 工作原理：等效为一个 NPN 与一个 PNP 三极管互连。G 极加高电平→NPN 导通→拉低使 PNP 导通→正电压回馈到 G 线使 NPN 保持导通，形成正反馈自锁。UAK>0 且 UGK>0 时：T1 导通→T2 导通→T1 进一步导通→正反馈→晶闸管迅速导通。
• 结论：①具有单向导电性（正向导通条件：A、K 间正向电压 + G、K 间触发信号）；②一旦导通，控制极失去作用，去掉 Ugk 仍导通；要关断必须降低 UAK 或加大回路电阻，使阳极电流降到维持电流以下。

11. 磁珠、磁环

磁珠（Ferrite Bead，FB）：铁氧体磁珠滤波器，一种电感型 EMI 静噪滤波器。对高频信号有高阻碍作用，用于抑制信号线、电源线上的高频噪声和尖峰干扰，还能吸收静电脉冲；本质是吸收噪声并转换为热能。

• 参数：

  • 阻抗：标称如 100R@100MHz 表示 100 MHz 频率下阻抗为 100 Ω；阻抗越大抑制噪声效果越好；不同信号经过时表现的阻抗不同；
  • DCR 直流阻抗：用于电源线时会造成压降导致 IC 工作异常，越小越好；DCR 越小封装越大；磁珠 DCR 小于电感 DCR；
  • 额定电流 Ir：正常工作时允许的最大电流；
  • 直流重叠特性：温度超 85 ℃ 时额定电流急剧下降，须关注温度做降额；超过额定电流 20% 的直流偏置场合用铁氧体磁珠。

• 损耗：主要为铁芯损耗 = 磁滞损耗 + 涡流损耗。

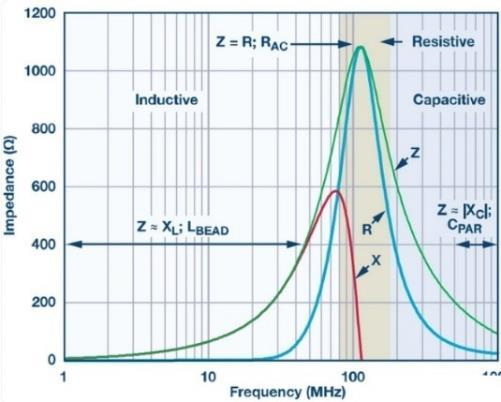

• 频率特性：等效为电感与电阻串联。低频呈感性（反射噪声）；高频呈阻性（吸收噪声转热能）。

• 应用：隔离模拟电源与数字电源。

• 选型：①滤噪声时，噪声频带要大于转折点频率（磁珠呈阻性吸收噪声）；②信号滤波时，信号频带要小于转折点频率（磁珠呈感性，减少信号衰减）。

磁环（铁氧体磁环）：常用抗干扰元件，对高频噪声抑制好，一般用铁氧体材料（Mn-Zn）制成；低频时阻抗很小，频率升高阻抗急剧升高。选型：①阻抗——用示波器测干扰频率，选该频率下阻抗较高的磁环；②尺寸——确保导线能穿过。

12. 电机

总体概念：

• 分类：直流电机（有刷/无刷）、交流电机（同步/异步、三相/单相）、步进电机；
• 参数：额定电压、额定电流、额定功率、额定转速、额定扭矩等；
• 控制：开环控制、闭环控制、PID 控制、PWM 控制等；
• 驱动：电机驱动器、电机控制器、电机驱动模块。

有刷 vs 无刷：有无碳刷之分。有刷电机线圈和换向器旋转、磁钢和碳刷不转，靠换向器和电刷完成电流换向；无刷电机电子换向，线圈不动、磁极转动，通常用霍尔元件感应永磁体位置来控制电流方向。

同步 vs 异步：看定子和转子速度是否一致。同步电机转子与旋转磁场同速（永磁体或电磁铁跟随旋转磁场），需外部控制器提供同步信号；异步电机（感应电机）可通过改变供电频率或外部变频器调速。

直流 vs 交流：直流电机两根线供电，正电压正转、反压反转，电压越大转得越快；交流分同步和异步。

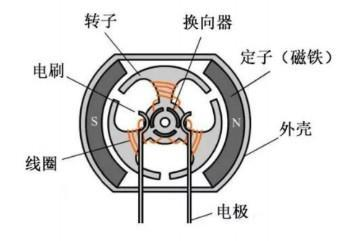

直流有刷电机（BDC）：定子上装固定主磁极和电刷，转子上装电枢绕组和换向器。直流电能经电刷和换向器进入电枢绕组产生电枢电流，与主磁场作用产生电磁转矩带动负载。目前主要用 PWM 调速。

• 驱动三档：①只开关不变速不换向——继电器、BJT 或 MOS 控制通断；②开关+变速不换向——PWM 控制电子开关（图腾柱）；③开关+变速+换向——PWM 控制桥路（H 桥）。
• 优点：便宜、控制方便（加直流电压即转）；缺点：电刷磨损、电刷与换向器电弧产生电噪声、摩擦生热，寿命短。

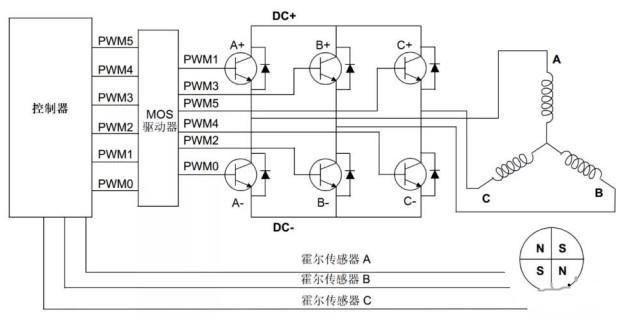

直流无刷电机：由电动机主体和驱动器组成，内置位置传感器检测转子极性，驱动器由功率电子器件和集成电路构成。直流电经逆变（直流转交流）后驱动——其驱动电流是不折不扣的交流。控制器监测和控制转速、电流、方向。

• 驱动电流两种：梯形波（方波）驱动→无刷直流电机 BLDC；正弦波驱动→永磁同步电机 PMSM（实际上就是伺服电机）。BLDC 比 PMSM 便宜、控制简单。
• 优点：无电刷低干扰、噪音低运转顺畅、寿命长维护成本低；缺点：价格贵、驱动复杂。常用霍尔传感器模式。

步进电机：把电脉冲信号转变为角位移或线位移的开环控制电机。控制脉冲个数→控制角位移（定位）；控制脉冲频率→控制速度和加速度（调速）。

• 优点：控制简单、低速扭矩大、成本低、精度高适合定位、可靠性好寿命长；缺点：存在空载启动频率（超过一定速度无法启动并伴啸叫）、开环控制精度和速度不如伺服、控制不当易共振、难达到高转速。
• 开环控制：每输入一个脉冲转一个固定步距；闭环控制：结合位置反馈传感器实现更精确控制。

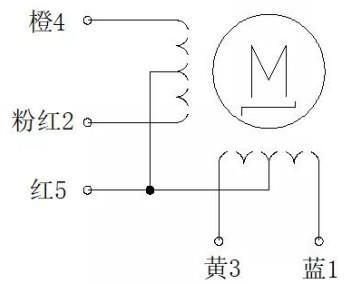

• 单极性 4 相 5 线步进电机驱动方式：

• 双极性 2 相 4 线步进电机优缺点与单极性相同；驱动方式对应为：单四拍 A+、B+、A−、B− 循环；双四拍 A+B+、B+A−、A−B−、B−A+ 循环；八拍 A+、A+B+、B+、B+A−、A−、A−B−、B−、B−A+ 循环。

伺服电机：把输入电压信号（或脉冲数）转换为电机轴上的机械输出量。要求转矩可由控制器输出电流控制，反应快、体积小、控制功率小，主要用于运动控制系统尤其是随动系统。步距角由编码器决定，控制精度非常高。分直流和交流，绝大部分伺服是交流永磁同步伺服或直流无刷电机。优点：速度/位置精度非常准确、效率高、寿命长；缺点：控制复杂、价格昂贵、需专业人士控制。

舵机：一种常见伺服电机，由小型直流电机、控制电路板、电位计和齿轮组构成。模拟舵机无 MCU、纯模拟电路，个体间有性能差异；数字舵机有 MCU，内部算法优化，性能优于模拟舵机。

13. 晶振与锁相环

晶振：为单片机工作产生时钟频率；不同子系统需要不同频率时用锁相环倍频/分频提供。

晶体 vs 晶振：

• 晶振 = 振荡器 = 有源晶振 = oscillator，电路简写 XO；晶体 = 谐振器 = 无源晶振 = crystal，电路简写 XTAL。
• 晶体无源，一般两个管脚，需起振电路（如 MCU 外接晶体 + 起振电容 C1、C2）才起振；晶振有源 4 引脚，内含晶体+起振电路，只需供电即产生振荡信号。
• 区别就在于有没有时钟电路：用外部晶体时由 MCU 内部提供时钟电路；用外部有源晶振时直接把时钟输出脚接到 MCU。

外部 vs 内部晶振：外部——频率精度高、受温度影响小、低功耗；内部——精度低、受温度影响大、成本低，不涉及串口通信且精度要求不高时可用。

参数：

• 标称频率：如 26 MHz、32.768 kHz；
• 负载电容 CL：晶振正常振荡所需电容，需外接电容匹配。公式 CL = C1·C2/(C1+C2) + CS（CS 为电路板寄生电容，一般 3~5 pF）；取 C1=C2 时简化为 CL = C1/2 + CS。增大负载电容使振荡频率下降，减小则上升；
• 频率误差/频率稳定度：相对标称频率的变化量，单位 ppm（百万分之一），越小精度越高。

PCB 注意事项：①两个匹配电容尽量靠近晶振摆放；②晶振是石英晶体，怕撞击跌落，不要放在 PCB 边缘，尽量靠近芯片；③晶振走线用 GND 保护，远离 RF、CLK 等敏感及高速信号。

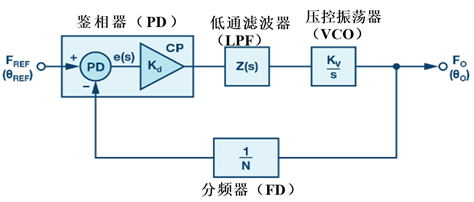

锁相环 PLL（phase-locked loop）：使内部振荡信号与外部输入信号同步的反馈控制电路。组成：鉴相器 PD + 低通滤波器 LPF + 压控振荡器 VCO。

• 工作流程：VCO 输出经采集分频后与基准信号同入鉴相器；PD 比较两信号频率差输出直流脉冲电压；环路滤波器滤除误差信号中的谐波和杂波；控制电压改变 VCO 频率，短时间内输出稳定在期望值。

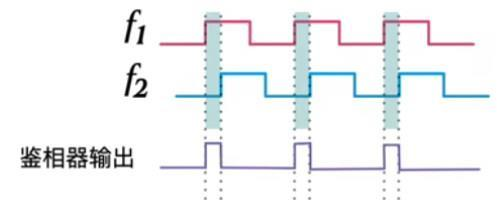

• 鉴相器 PD：检测输出与输入信号的相位差。如 f2 滞后 f1，PD 在差异段输出；fr>fo 时输出正脉波使 VCO 频率提高，fr<fo 时输出负脉波。不断调制电压使两相位快速一致。
• 低通滤波器 LPF：PD 输出是矩形波、有突变，需滤波变平滑，滤除 Vd(t) 中的高频成分和噪声；PD 脉波经环路滤波器积分得到直流电压 VR 控制 VCO。
• 压控振荡器 VCO：输出频率与输入控制电压有对应关系；控制电压变化使 VCO 频率改变，当 fr=fo 相位一致时，PD 端子呈高阻抗，PLL 锁定（Lock）。
• 反馈分频器（倍频原理）：对输出 fo 作 N 分频得 fN，送回鉴相器与参考频率比较；锁定时 fo = N×fi，实现倍频。

14. AD/DA

ADC（模数转换）：把模拟信号转换为数字信号。原理：采样—保持—量化—编码，把连续波形变成间断数字量（模拟量可以是电压电流，也可以是压力、温度、湿度、位移、声音等非电信号经传感器转换而来），通常输出 10~16 位二进制数。

• 采样：连续模拟量→时间离散的模拟量。奈奎斯特定理：采样频率 fs ≥ 2×fmax（输入信号最高频率）。例：1 M 采样率采 1 kHz 信号，一个周期 1000 个点。
• 保持：把采样值保持一段时间，为量化编码提供稳定值。
• 量化：把连续幅度范围分成有限个不重叠子区间，每个区间用确定数值表示。
• 编码：量化后的电压幅值用二进制码表示。

ADC 参数：

• 分辨率（Resolution）：表示每个模拟值的位数。例：12 位 ADC 输出 04095，对应 03.3 V，则 1 V 返回值约 1241。分辨率越高，满量程分的份数越多，结果越精确。
• 精度（Precision）：实际输出与理论输出的接近度。通常一个 12 位 ADC 只能当 8~9 位理想 ADC 用。
• 转换速率（Conversion Rate）：完成一次转换所需时间的倒数。积分型 ms 级（低速）、逐次比较型 µs 级（中速）、全并行/串并行 ns 级。采样速率必须 ≤ 转换速率。单位 ksps/Msps。
• 量化误差：有限分辨率引起的误差，通常 1 LSB 或 1/2 LSB。
• 偏移误差（Offset Error）：输入为零时输出不为零的值，可外接电位器调小。
• 满刻度误差（Full Scale Error）：满度输出对应输入与理想值之差。
• 线性度（Linearity）：实际转移函数与理想直线的最大偏移（不含上述三种误差）。
• 信噪比 SNR：多数时候与动态范围同义：SNR(dB) = 20·log₁₀(RMS满量程/RMS噪声)。
• 最低有效位 LSB（最小分辨率）：满量程÷2ⁿ。例：4 位 ADC、满量程 5 V，LSB = 5/16 ≈ 0.31 V。LSB 越小精度越高。
• 无杂散动态范围 SFDR。

ADC 分类：

• 间接 ADC：先把电压转成时间或频率再转数字量，如双积分型（先对输入和基准电压两次积分，获得与采样电压平均值成正比的时间间隔并计数。优点：抗干扰强、稳定性好；缺点：速度慢）。

• 直接 ADC：直接转数字量。

  • 并联比较型：各量级同时并行比较、并行输出，速度快；缺点成本高、功耗大；
  • 逐次逼近型 SAR：逐个产生比较电压 VR，逐次与输入比较，以二分法逼近。精度、速度、价格适中。

DAC（数模转换）：把数字信号转变为模拟信号。

• 参数：分辨率（n 位 DAC 为 1/2ⁿ，位数越高分辨率越高）、转换速度（建立时间、转换速率）、精度。

• 分类：电压型（权电阻网络、T 型电阻网络、树形开关网络）；电流型（权电流型、倒 T 型电阻网络）。

  • 电压输出型（如 TLV5618）：一般内置输出放大器低阻抗输出；直接输出型仅用于高阻抗负载，无放大器延迟，常作高速 DAC。
  • 电流输出型（如 THS5661A）：很少直接用电流输出，多外接电流-电压转换电路（输出脚接负载电阻，或外接运放）。
  • 乘算型（如 AD7533）：使用恒定基准电压，可作乘法运算、数字衰减器、调制器。

AD/DA 选型：①精度（转换器位数应比系统总精度要求的最低分辨率高一位，常见 8/10/12/14/16 位）；②速度（按输入信号最高频率确定，转换速率要高于系统采样频率）；③通道（单芯片多路 A/D、D/A，或一个公共 A/D 加多路开关分时转换）；④数字接口（并行/串行，串行有 SPI、I²C 等；编码有二进制、BCD、双极性补码、偏移码）；⑤模拟信号类型（AD 输入多为电压；DA 输出有电压/电流；按是否过零分单极性 Unipolar 和双极性 Bipolar）。面试回答简版：AD 选型看精度、速度、几路通道、输出接口（SPI 或并行）、差分还是单端输入、输入范围；DA 选型主要看精度和输出形式（电压/电流）。

---

二、模电高频面试问答

以下 34 个问题是面试高频考点，与第一部分基础知识一一对应；此处按问答形式逐条保留要点，详细展开见上文对应章节。

1. 0 欧电阻作用：阻值 < 50 mΩ。①方便测试电流；②跳线；③分开模拟地与数字地；④占位（可换其他阻值或磁珠）；⑤低成本熔丝（过流 20~60 A）。
2. 选择电阻要考虑什么：封装、功率、精度、阻值、耐压值等。
3. 压敏电阻原理：瞬态电压抑制元件（效果同 TVS），并联使用；正常电压下阻值无穷大相当于开路，超阈值后阻值骤降导通大电流保护后级。用于输入端防雷、防浪涌，一般用于 70 W 以下小功率场合。
4. PTC 作电源保险丝的原理：电压增大或负载过大导致电流异常→PTC 发热阻值迅速增大→输出电压下降、电流减小；故障去除后 PTC 恢复常温、阻值变小，电源恢复正常。
5. 电容滤波、旁路、去耦、储能、隔直通交：见第一部分电容章节（滤波两种机理；旁路滤输入高频用小电容；去耦滤系统自身低频干扰用大电容；隔直=直流下充满电后断路；储能=等效小电池）。
6. 电容充电与放电曲线：核心是充放电公式 I = C·(du/dt)，设计中注意充放电电流，电压不能突变。
7. 钽/陶瓷/铝电解电容优缺点：钽——容量较大、ESR 小、体积小、耐温好，缺点贵、耐压不高、容量越大耐压越低；陶瓷——无极性、耐压耐温好、ESR 小，缺点容值小、韧性差、大容值高耐压的贵；铝电解——容量大、便宜、耐压高，缺点体积大、耐温差（电解液挥发）、ESR/ESL 大、高频特性差。
8. 为何电源滤波常大电容配小电容：不同材料电容等效参数不同——电解/钽电容谐振频率低、滤低频好；贴片电容谐振频率高、滤高频好。电源噪声同时含高低频成分，要在宽频范围呈低阻抗，单一电容做不到，必须大电解（或钽）电容并联贴片小电容。
9. 电容高频等效模型、频率特性、阻抗表达式：模型含 ESR（越小越好）、Rleak（绝缘电阻）、ESL（取决于类型封装）；Xc=1/(2πfC)，XL=2πfL，Z=R+j(ωL−1/(ωC))；低频呈容性、谐振点阻抗最小呈阻性、高频呈感性；谐振频率处滤波效果最好。
10. 二极管伏安特性曲线：零压零流；正向小于 Uon 无电流、大于后 i 随 u 增长（硅 0.7 V、锗 0.3 V）；反向小于 |Ubr| 只有漏电流，超过后急剧增加（击穿）。
11. 发光二极管压降：红 1.821.88 V/58 mA，绿 1.751.82 V/35 mA，橙 1.71.8 V/35 mA，蓝 3.13.3 V/810 mA，白 33.2 V/1015 mA（贴片参考值）。
12. TVS 与稳压二极管对比：①TVS 正常工作在截止区，齐纳稳压管工作在反向击穿区；②TVS 防瞬间异常高压（保护电路），稳压管平抑小波动（稳压电路）；③TVS 击穿电流低，齐纳管相对大。
13. 三极管输出特性曲线：截止区（发射结反偏、集电结反偏，Ib=Ic=0）；放大区（发射结正偏、集电结反偏，Ic=β·Ib）；饱和区（发射结正偏、集电结正偏，Ic<β·Ib 且随 Uce 增大）。
14. MOS 管输出特性曲线：夹断区（VGS<VGS(th)，ID=0）；可变电阻区（VGS>VGS(th) 且 VDS<VGS−VGS(th)）；恒流区/饱和区（VGS≥VGS(th) 且 VDS>VGS−VGS(th)）；击穿区（VDS 过大损坏）。
15. MOS 管与 BJT 区别：①三极管电流控制电流，MOS 电压控制电流；②MOS 单极性（多子导电），BJT 双极性（多子+少子）；③MOS 温度稳定性好（少子受温度影响大）；④MOS 输入阻抗大、低噪声，BJT 输入阻抗小、损耗大；⑤MOS 可 D↔S 互换、栅极可正可负；⑥MOS 用于电源开关、大电流、高频高速电路，BJT 用于数字电路开关控制；⑦MOS 可在很小电流、很低电压下工作；⑧MOS 频率特性不如三极管。
16. 磁珠和电感的异同：相同点——都对频率敏感。区别——磁珠是能量转换（消耗）器件，把高频能量转热能，抑制高频噪声、降低 EMI 辐射，RF/振荡电路/DDR SDRAM 电源输入常加磁珠；电感是储能元件，用于电源滤波回路，主要解决传导干扰，高频电感用于中低频滤波、功率电感用于 DC-DC。
17. 电感、磁珠、电容滤波区别：电感是反射式滤波（电能转磁能，再转回电能成噪声或向外辐射成 EMI）；磁珠把电能转热能，不产生二次干扰；电容属电压滤波（储存脉动电压平滑输出），输出电压高、接近交流峰值，适用于小电流（电流越小效果越好），频率与阻抗成反比、通高频。
18. 电感和电容的滤波概念：电感通低频滤高频、电容通高频滤低频；电容滤波属电压滤波（适合小电流），电感滤波属电流滤波（靠电磁感应平滑电流，输出电压低于交流有效值，适合大电流，电流越大效果越好）。
19. LC 滤波与 RC 滤波：RC 属低通（运放输入端、开关电源 SW 处常见），电阻消耗能量，一般只用于信号滤波不用于电源滤波，R 一般取 10 Ω、C 取几百 pF 内；LC 属低通（BUCK/BOOST 拓扑、电机电源部分常见），LC 不消耗能量，可用于电源滤波也可用于信号滤波。
20. 磁珠参数 100R@100MHz 含义：在 100 MHz 频率下的阻抗值为 100 欧姆。
21. OC/OD 门为什么要上拉：OC/OD 门不具备输出高电平能力，需外接上拉（1 k~10 k）；上拉过大影响切换速度，过小回路电流大、功耗增加甚至烧坏门。
22. 开漏输出与推挽输出：开漏=OD 门，PMOS 不工作只有 NMOS 工作，I²C 通信需设开漏+外接上拉；推挽用一对参数相同的三极管/MOS 轮流通断，每次只导通一个，损耗小效率高（MOS 版与三极管版高低电平逻辑相反）。
23. 常用逻辑电平，TTL 与 CMOS 能否直接互连：低速有 RS232/RS485/RS422/TTL/CMOS/LVTTL/LVCMOS/ECL/LVPECL，高速有 LVDS/GTL/PGTL/CML/HSTL/SSTL 等。不可以直接互连（TTL 电平在 0.3~3.6 V 之间，CMOS 有 5 V/12 V 等）；CMOS 输出接 TTL 可直接连；TTL 接 CMOS 需输出端加上拉电阻到 5 V 或 12 V。
24. 有源与无源滤波器区别：无源由 R、L、C 组成；有源由集成运放+R、C 组成，不用电感、体积小、重量轻，且运放开环增益和输入阻抗高、输出电阻小，还有电压放大和缓冲作用；但运放带宽有限，有源滤波工作频率难做得很高。
25. 串扰和振铃：串扰是一个信号被其他信号干扰，机理是电磁场耦合——信号线间互感互容引起噪声，容性耦合产生耦合电流，感性耦合产生耦合电压；振铃是信号线阻抗不匹配导致信号反射和叠加，出现振荡波形。
26. 反馈电路概念及应用：反馈是把放大器输出（电压或电流）的一部分或全部回收到输入端与输入信号比较（相加或相减），用比较所得控制输出。负反馈稳定输出/增益、扩展通频带，适合自动控制系统；正反馈形成振荡，适合振荡电路和波形发生电路。电压负反馈使输出电压恒定，电流负反馈使输出电流恒定。
27. 负反馈对放大电路性能的影响：①稳定放大倍数（以牺牲放大倍数换来）；②串联负反馈增大输入电阻、并联负反馈减小输入电阻；电压负反馈减小输出电阻、电流负反馈增大输出电阻；③展宽频带；④减小非线性失真。
28. 抑制温漂的方法：零点漂移（输入为零输出仍变化）主因是温度变化引起半导体参数变化，故又称温漂。抑制方法：①引入直流负反馈；②温度补偿（热敏元件抵消放大管变化）；③用特性相同的管子构成差分放大电路使温漂相互抵消。
29. 虚断、虚短概念：虚短——Vin+≈Vin−，分析时当短路看但不是真短路；虚断——输入端无电流流入流出（输入阻抗极高），想象成断开。
30. 共射、共集、共基电路特点：共射——基极入集电极出，电流电压都放大，输入电阻居中、输出电阻大、频带窄，一般放大；共集——基极入发射极出，只放大电流，输入电阻高输出电阻低，电压跟随，用于多级放大输入/输出级；共基——发射极入集电极出，只放大电压，输入电阻小输出电阻低，高频特性好，宽频带放大。
31. 光耦作用：①输入输出隔离（通信控制信号隔离）；②抑制尖脉冲和杂波干扰；③响应快（µs~ns 级）；④安全保护，隔离耐压可达几千伏。
32. 有源与无源蜂鸣器区别："源"指震荡源。有源内部带震荡源，通电即叫，驱动简单、程序控制方便，分正负极不能接反；无源无震荡源，须 2~5 kHz 方波/PWM 驱动，便宜、频率可控，有线圈需续流二极管。
33. 锁相环组成和原理：由鉴相器 PD、低通滤波器 LPF、压控振荡器 VCO 组成。VCO 输出分频后与基准信号比较，PD 输出误差脉冲经 LPF 平滑后控制 VCO 频率，直至锁定；反馈回路 N 分频可实现倍频 fo=N×fi。
34. AD/DA 选型考虑什么：AD 看精度、速度、通道数、输出接口（SPI/并行）、差分或单端输入、输入范围；DA 看精度和输出形式（电压/电流）。精度上转换器位数应比系统最低分辨率高一位。

---

三、数电高频面试问答

1. 竞争与冒险现象，如何消除：组合逻辑中，输入信号经不同路径延时不同，到达门的时间不一致叫竞争；竞争导致输出产生毛刺叫冒险。消除方法：①接入滤波电容；②引入选通脉冲；③增加冗余项（只能消除逻辑冒险，不能消除功能冒险）。
2. 同步逻辑和异步逻辑：同步电路利用时钟脉冲使各子系统同步运作，由时序电路（寄存器、触发器）+ 组合逻辑构成，所有状态变化在时钟上升沿（或下降沿）完成，共享同一时钟 CLK；异步电路不用时钟同步，主要是组合逻辑，输出与时钟无关，译码输出产生的毛刺通常可以监控。
3. setup time 与 hold time：建立时间——时钟上升沿到来之前，数据输入端数据必须保持不变的最小时间；保持时间——时钟上升沿到来之后，数据必须保持不变的最小时间。
4. 亚稳态及解决：原因——违反时序约束（setup/hold），输出介于 0 和 1 之间的非法状态。危害——毛刺、振荡、逻辑混乱、复位失败。发生场合——跨时钟域信号传输、复位电路、异步信号采集（异步系统）。消除方法——采用同步器（打两拍）、采用响应更快的触发器、降低时钟频率。
5. ROM、RAM、SRAM、DRAM、SDRAM：

1. IIR 与 FIR 滤波器区别：FIR（有限冲激响应）无反馈回路、稳定性强，输出取决于当前和历史输入数据，可实时滤波；IIR（无限冲激响应）有反馈回路、稳定性弱，输出还取决于历史输出数据，有延迟、不如 FIR 快。

---

四、电路与单片机调试问答

1. 基尔霍夫定理内容：含电流定律（KCL）和电压定律（KVL）。KCL——集总电路中任何时刻，任一节点所有流出支路电流的代数和恒等于零；KVL——集总电路中任何时刻，沿任一回路所有支路电压的代数和恒等于零。

2. 单片机上电后没有运转，首先检查什么：

   • ①检查电源是否正常；若装有复位芯片，查看复位芯片是否工作正常；
   • ②检查硬件复位电路是否正常；
   • ③查看外部晶振是否起振（一般用示波器 X10 挡位，选较高带宽）；
   • ④查看 BOOT 位设置的启动方式是否正确。

3. 特性阻抗匹配常见值：

   • 单端 50 Ω：一般高频信号线均为 50~60 Ω；
   • 单端 75 Ω：视频信号线；
   • 差分 90 Ω：USB 信号线；
   • 差分 100 Ω：以太网差分信号线；
   • 差分 120 Ω：RS422、RS485、CAN 差分信号。

4. EDA 软件（如 PROTEL）从设计到样机调试的完整流程：原理图设计 → PCB 设计 → 投板 → 元器件焊接 → 模块化调试 → 整机调试。

   • 原理图设计：适当加入旁路电容与去耦电容；加测试点和 0 欧电阻方便调试；适当加入 0 欧电阻、电感和磁珠（抑制信号线/电源线高频噪声与尖峰）实现抗干扰和阻抗匹配。
   • PCB 设计：自制元器件封装要特别注意（防止板子打出来焊不上）；RF 部分走线尽量短而粗，电源和地线尽可能粗；旁路电容、晶振尽量靠近芯片对应管脚；注意美观与使用方便。
   • 投板：说明自己需要的工艺及对制板的要求。
   • 元器件焊接：防止虚焊、漏焊、搭焊。
   • 模块化调试：先调电源模块，再调控制模块，然后调其他模块；上电动作要迅速，确认无短路后再彻底接通电源；调试一个模块时适当隔离其他模块；各模块技术指标一定要大于客户要求。
   • 整机调试：整机联调仍会出现很多问题，且往往更难解决（如提高灵敏度等）。
