通信协议与接口

一句话总览：本部分覆盖硬件工程师常用的全部板级/系统级互连技术——从最基础的串并行、单双工、同步异步等概念，到 UART / I2C / SPI 三大板级总线，RS232 / RS422 / RS485 / CAN 等工业与车载总线，再到 USB、PCIe、网口（MII 家族）、SD 卡、HDMI、VGA 等高速与多媒体接口，以及 JTAG / SWD 调试接口、SFP 光模块、OSI 网络模型和 DDR 内存接口。核心学习方法是：每种接口都抓住"几根线、什么电平、同步还是异步、能跑多快多远"这几个维度。

---

第一部分　基础知识

1. 基本概念

1.1 串行通信与并行通信

• 串行：数据逐位（一位接一位）传输。传输线少、长距离成本低，但数据传送的控制较复杂。按数据同步方式可分为同步串行和异步串行。
• 并行：多位数据同时传输。控制简单、速度快，但长距离传输时硬件成本高。

补充：串行好比"单车道排队过"，并行好比"多车道并排过"。并行看似快，但线多时信号之间容易互相干扰（串扰）且难以对齐，所以现代高速接口（PCIe、USB、SATA）反而都用串行。

1.2 单工、半双工、全双工

1.3 同步与异步

• 同步通信：双方使用频率一致的时钟，在时钟信号作用下收发（如 I2C、SPI 带时钟线）。
• 异步通信：收发双方各自有自己的时钟，需事先约定数据位、停止位、校验位、波特率等（如 UART）。

1.4 差分

两根信号线上的信号振幅相同、相位相反，它们的电势差构成差分信号。

补充：差分抗干扰的原理——外界干扰同时加到两根线上（共模干扰），接收端只看"差值"，干扰被抵消。这是 RS485、CAN、USB、PCIe 等抗干扰能力强的根本原因。

1.5 比特率、波特率、传输速率

• 比特率：每秒传输的二进制位数，单位 bps。1 字节（Byte）= 8 比特（bit）。
• 波特率：每秒传输的码元个数，单位 Baud。波特即调制速率，指单位时间内载波调制状态变化的次数；一个码元符号（传输单元）上可以负载多个 bit 信息。
• 关系：

比特率 = 波特率 × 单个调制状态对应的二进制位数
Rbit = Rbaud × log2(M)

• Rbit：比特率；Rbaud：波特率；M：信号的编码级数（一个码元能表示的状态数）。
• 举例：若一个码元能表示 4 种状态（M=4），则每个码元携带 log2(4)=2 bit，比特率是波特率的 2 倍。

---

2. UART

全双工、异步通信，两根线：发送（TX）与接收（RX）。

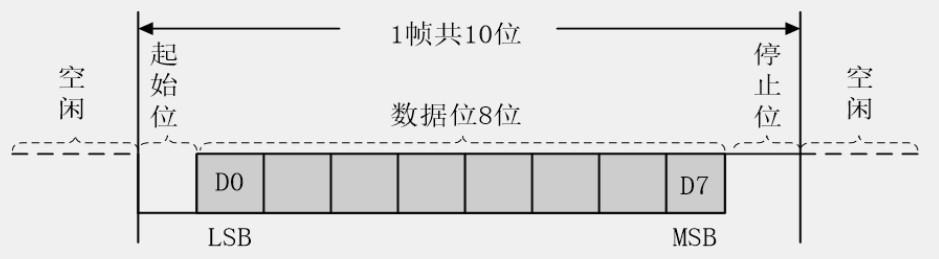

2.1 通信过程

空闲时为高电平 → 拉低表示起始位 → 接着 8 个数据位 → 校验位 → 拉高表示停止位 → 回到空闲状态，等待下一次传输。

• 起始位：先发逻辑 0，表示传输开始；
• 数据位：支持 4/5/6/7/8 位等，双方需事先约定；
• 校验位：奇偶校验；
• 停止位：一个字符的结束标志。

2.2 特点

• 传输距离：抗干扰能力差、通信距离短；
• 时序：总线空闲时信号线为 1（高电平）；
• 波特率：表示每秒传输二进制数据的位数。

---

3. I2C（IIC）

串行、半双工、近距离、一主多从，可挂多个从设备，扩展性好。两条线：SDA（串行数据线）+ SCL（串行时钟线）。总线空闲时 SCL 和 SDA 由上拉电阻拉高，保持高电平。

3.1 速率

单位换算备注：小写 b = bit，大写 B = Byte；Mbps 与 MB/s 换算比例为 8:1，即 1 Mbps = 0.125 MB/s，1 MB/s = 8 Mbps。

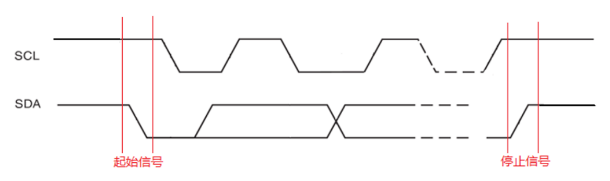

3.2 起始与终止信号

• 在 SCL 为高期间：SDA 由高到低 → 起始信号；SDA 由低到高 → 终止信号。
• ACK（从机应答）：拉低代表收到数据。

3.3 通信时序

主设备发起始信号 → 发送从设备地址 → 根据从机应答判断从设备是否存在 → 存在则发送/接收数据，每字节后跟应答 → 结束时主设备发停止信号。

写时序：START → DeviceID（从器件地址 8 bit）→ ACK → W_ADDR（寄存器地址 8 bit）→ ACK → W_DATA（写数据 8 bit）→ ACK → STOP。

读时序：START → DeviceID（8 bit）→ ACK → R_ADDR（寄存器地址 8 bit）→ ACK → 重复 START → DeviceID（8 bit）→ ACK → R_DATA（读数据 8 bit）→ NACK（主机不应答）→ STOP。

补充：读时序中第二次 START 称为"重复起始（Repeated Start）"，用于在不释放总线的情况下切换传输方向；主机最后回 NACK 是告诉从机"我读完了"。

3.4 特点

• I2C 需要输出高电平的能力：开漏输出本身无法输出高电平，必须在漏极接上拉电阻，才能实现"线与"功能。
• 总线具有"与"逻辑功能：只要有一个设备发低电平，总线就是低电平；所有设备都发高电平（实为释放总线）时，总线才是高电平。

---

4. SPI

高速、全双工、同步通信总线，一个主设备 + 一个或多个从设备。四根线：

• MOSI：主设备数据输出（从设备输入）；
• MISO：主设备数据输入（从设备输出）；
• SCLK：时钟；
• CS/SS：片选。

时钟极性（CPOL）与时钟相位（CPHA）组合出 4 种工作模式。

4.1 通信过程

主设备将 CS/SS 拉低启动通信 → 主设备发送时钟信号通知从设备读/写 → 数据在时钟的上升沿或下降沿被采样（取决于模式），每沿得到 1 bit → 主从两个移位寄存器中的内容被交换。

• CPOL（时钟极性）：空闲时时钟是高电平还是低电平；
• CPHA（时钟相位）：在时钟的第几个边沿采样数据。

例：CPOL=0、CPHA=0 时，SCK 空闲为低电平，数据在 SCK 上升沿被采样、下降沿发送。

4.2 特点

1. SPI 信号线上常串几十欧姆电阻，作用：① 阻抗匹配（信号源阻抗低，串联电阻改善匹配、减少反射）；② SPI 速率高，串阻与线上电容、负载电容构成 RC，减缓信号边沿陡峭程度；③ 调试方便。
2. 比 I2C 快，速度可达几 Mbps。

---

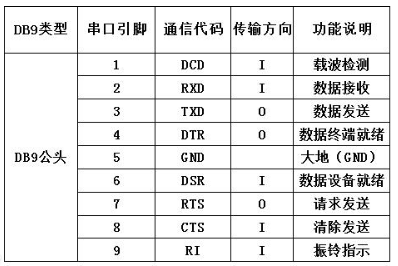

5. RS232

串口通信接口，全双工，3 线：一根接收、一根发送、一根地线。

5.1 特性

1. 一对一（点对点）通信；
2. 速率低：约 20 Kbps 时传输约 15 m（速率与距离成反比）；
3. 最大传输距离：标称最大 50 m，实际约 15 m；
4. 缺点：单端传输，受共模干扰、抗噪能力弱，所以传输速率低、距离短。

5.2 电平标准（负逻辑）

• 逻辑 1：−3 ~ −15 V；
• 逻辑 0：+3 ~ +15 V；
• −5 V ~ +5 V 为不稳定区。

补充：RS232 电平和单片机 TTL 电平（0/3.3 V 或 0/5 V）既不兼容且逻辑相反（负逻辑），所以必须加电平转换芯片。

5.3 电路

• 转换芯片：5 V 供电用 MAX232 / SP232；3.3 V 供电用 MAX3232 / SP3232。
• RS232 转换电路主要就是 4 个（或 5 个）电容组成的电荷泵电路。

---

6. RS422

全双工，4 线（两发两收）。

6.1 特性

1. 点对多点，最多 10 个接收节点；
2. 最大传输速率：10 Mbps（短距 15 m 时）；
3. 最大传输距离：约 1200 m（此时约 100 Kbps）；
4. 差分信号，抗噪能力强。

6.2 电平标准（正逻辑，与 RS485 相同）

• 逻辑 1：输出 A、B 间电压差 +2 ~ +6 V；接收端 A−B 电压差 > +200 mV 即判为 1；
• 逻辑 0：输出 A、B 间电压差 −6 ~ −2 V；接收端 A−B 电压差 < −200 mV 即判为 0。

---

7. RS485

半双工，2 线（一对双绞线，常称 AB 线）。

7.1 特性

1. 点对多点，最多 32 个节点；
2. 最大传输速率：10 Mbps（短距 15 m 时）；
3. 最大传输距离：约 3000 m；
4. 差分信号，抗噪能力强。
5. 使用技巧：若要用 RS485 通信，只需在 RS232 端口上接 RS232 转 RS485 转换头即可，无需修改程序。

7.2 电平标准

与 RS422 相同：逻辑 1 为 A−B = +2 ~ +6 V（接收门限 > +200 mV）；逻辑 0 为 A−B = −6 ~ −2 V（接收门限 < −200 mV）。

7.3 转换芯片

SP3485，实现 RS485 电平与 TTL 电平转换。

RS232 / RS422 / RS485 对比总表

---

8. CAN 通信

CAN（Controller Area Network，控制器局域网），异步、半双工。汽车电气部分普遍采用 CAN 总线通信。

• 低速 CAN（ISO 11519-2 标准）：10 ~ 125 kbps，总线长度可达 1000 m，开环总线结构；
• 高速 CAN（ISO 11898 标准，即经典 CAN）：125 Kbps ~ 1 Mbps，总线长度 ≤ 40 m，闭环总线结构（闭环指两端有终端电阻）。

8.1 原理

• 每个部分的多个器件挂在同一条 CAN 总线上（同一条 CAN 总线上的所有器件通信速率必须相同），各部分再汇集到网关，由网关在不同速率的部分之间分配转发。

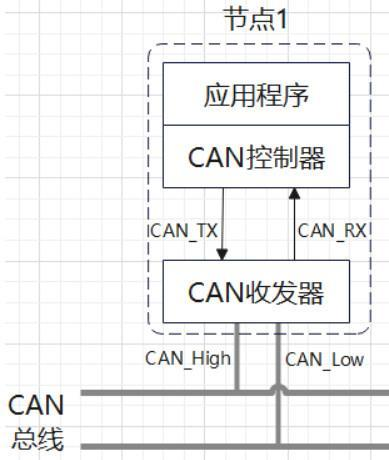

• CAN 组成有两种方式：① CPU 与 CAN 控制器集成，再外接 CAN 收发器；② CPU 与 CAN 控制器分离，使用时需配置 CAN 接口电路。STM32 就是片内集成 CAN 控制器、外接 CAN 收发器。
• CAN 收发器的作用：TTL 电平（单片机引脚直接提供的电平）与差分电压信号相互转换。

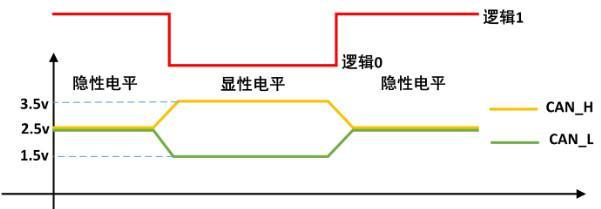

8.2 逻辑电平（差分判断）

• CAN_H − CAN_L < 0.5 V：隐性电平，表现为逻辑 1（高电平）；
• CAN_H − CAN_L > 0.9 V：显性电平，表现为逻辑 0（低电平）；
• 没有数据发送或发送隐性位时，两条线的电平相同，都为 2.5 V。

补充："显性/隐性"类似于"线与"：任何节点发显性位（0）都会覆盖隐性位（1），这是 CAN 总线仲裁的基础——ID 越小（前面 0 越多）优先级越高。

8.3 通信过程

CAN 控制器把 CPU 传来的信号转换为逻辑电平（逻辑 0 = 显性、逻辑 1 = 隐性）→ CAN 收发器再把逻辑电平转为差分电平输出到总线。

总线空闲时任意节点都可发送信息，最先发送的节点获得发送权；多个节点同时发送时，优先级（ID 小者）高的节点获得发送权。

发送的数据包含数据本身、ID 信息和控制指令，称为数据包（数据帧）。数据帧以一个显性位（逻辑 0）开始，以 7 个连续隐性位（逻辑 1）结束，帧内分为仲裁段、控制段、数据段、CRC 段和 ACK 段。

8.4 位同步时序

CAN 没有时钟信号线，采用位同步时序。每个数据帧可看作一连串电平信号，每个电平代表一位；发送单元异步发送的每秒位数称为位速率。

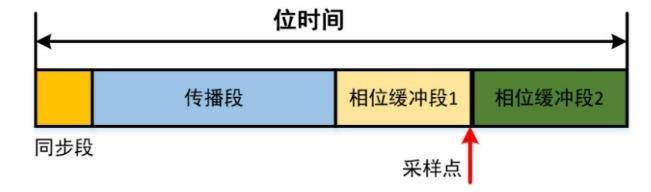

一位分为 4 段：同步段（SS）、传播时间段（PTS）、相位缓冲段 1（PBS1）、相位缓冲段 2（PBS2）。

补充：接收方通过 SS 段对齐每一位的边沿，用 PTS 补偿信号在总线上的物理传播延迟，用 PBS1/PBS2 的伸长缩短来吸收收发双方的时钟误差——这就是没有时钟线也能同步的秘密。

---

9. USB

USB = Universal Serial Bus（通用串行总线）。发展路线：1.0 → 1.1 → 2.0 → 3.0 → 3.1 → 3.2 → 4。

9.1 各版本速率

9.2 接口类型

• Type 类型：普通大小的硬件直接叫 Type，分 Type A、Type B、Type C 三种；
• Mini 类型：小型版本（迷你）；
• Micro 类型：更小的版本（微小）。

9.3 引脚定义

USB 2.0（4 条线）：VBUS（+5 V 供电）、GND、差分数据 D+、差分数据 D−。D+ 比 D− 大 200 mV 时为 1，小 200 mV 时为 0；使用半双工差分信号。

USB 3.0 Type-A（9 个引脚，向下兼容 2.0）：VBUS、USB 2.0 差分对、电源 GND、信号地、以及两对全双工高速差分线 StdA_SSRX−/+（收）、StdA_SSTX−/+（发）。

Type-C（24 个引脚）：

9.4 布线

1. USB 差分阻抗控制：USB 2.0 / USB 3.0 均为 90 Ω（±10%），对内等长误差 5 mil；
2. 全双工信号需要 AC 耦合电容，一般取 100 nF。USB 3.0 连接关系：Host 的 RX 接 Device 的 TX，Host 的 TX 接 Device 的 RX。

9.5 传输速率单位

小写 b 代表 bit，大写 B 代表 Byte。Mbps（= Mbit/s）是每秒传输的比特数，MB/s 是每秒传输的字节数。1 字节 = 8 比特，故 1 MB/s = 8 Mbps，1 Mbps = 0.125 MB/s。

---

10. PCIe

10.1 PCI 与 PCIe 的关系

PCI 是高速计算机扩展总线标准（并行数据传输、总线式连接）；PCIe 是点对点连接方式，使用高速差分总线、端到端连接，每条 PCIe 链路只能连接两个设备，采用串行数据传输。两者拓扑结构完全不同。

10.2 PCIe 概述

• PCIe 总线是连接外部设备的线路；PCIe 通道（Lane）是总线的组成部分，一条总线包含一条或多条 Lane，一条 Lane 就是 ×1；
• PCIe 卡是具有 PCIe 接口的扩展卡，用于主板级连接。

10.3 特性

1. 点对点：高速差分总线端到端连接，差分信号可匹配更高时钟频率、抗干扰；
2. 双向（双单工）："单工"指物理连接上的单向通信，"双"指收、发两个方向各一条单向通道；
3. 最多 32 条通道，不需要全部吞吐量时可只用部分通道；
4. 向后兼容之前的 PCIe 版本；
5. 7 种规格：×1、×2、×4、×8、×12、×16、×32。

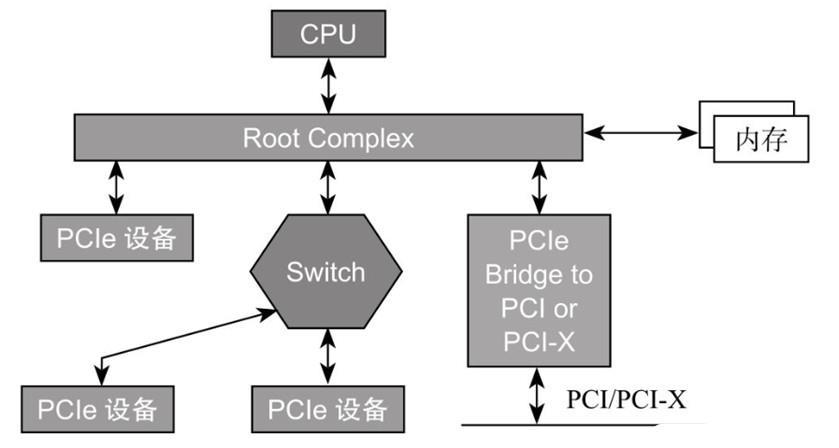

10.4 PCIe 拓扑结构

• Root Complex（RC，根桥）：PCIe 最重要的部件，是 CPU 与总线的直接接口，负责 PCIe 报文的解析和生成——接受 CPU 的 IO 指令生成 PCIe 报文，或接受设备的 PCIe TLP 报文解析后传给 CPU / 内存；
• Switch：转接器，用于扩展 PCIe 总线、挂载更多设备，起数据包路由作用；
• Endpoint（EP，终端设备）：树形结构的叶子节点，如网卡、NVMe 卡、显卡；
• Bridge（桥）：提供转换接口连接其他总线（如 PCI/PCI-X），让旧 PCI 设备能接入 PCIe 系统；
• 内存很重要，CPU 一般与内存直接直连。

10.5 PCIe 速度

• GT/s（Giga Transfers per Second，千兆传输/秒）：每秒传输的次数，描述物理层链路上传输的原始数据速率（单 Lane 峰值带宽）；
• Gbps（Giga Bits Per Second）：描述链路上传输的有效数据；
• GT/s 与 Gbps 之间没有固定比例换算关系（差在编码开销）。PCIe 总线带宽按 Lane 数计算，最短为 ×1。

10.6 编码方式

吞吐量 = 传输速率 × 编码方案

• PCIe 3.0 支持 8.0 GT/s，即每条 Lane 每秒传 8 G 个符号；物理层用 128b/130b 编码：每传 128 bit 有效数据需发送 130 bit。
• 所以每条 Lane 有效速率 = 8 × 128/130 = 7.877 Gbps = 984.6 MB/s。

补充：8b/10b 编码每 8 bit 数据发 10 bit（开销 20%），作用是保证信号有足够的电平跳变以恢复时钟、维持直流平衡；128b/130b 把开销降到约 1.5%。

10.7 接口类型

1. 金手指（Gold Finger，Add-in 卡边缘连接器）：主要作用是连接；
2. PCIe socket 插槽。

10.8 管脚

• 电源：+12 V（5 个）、+3.3 V（3 个）、3.3 VAUX（1 个）。按功耗不同 PCIe 卡分 10 W / 25 W / 75 W 几档，直接通过金手指供电：

  • +12 V 主要给大功率 PCIe 设备（如显卡）提供更强供电能力；
  • Vcc 3.3 V 为主电源，设备主要逻辑模块用 VCC 供电；
  • 电源管理相关逻辑和寄存器用 Vaux（辅助电源）供电。

• PRSNT1# / PRSNT2#：热插拔检测信号。Add-in 卡中两信号直接相连；主板上 PRSNT1# 接地、PRSNT2# 上拉为高。卡插入时主板 PRSNT2# 通过卡上的连线被拉低，热插拔控制逻辑捕获到这个低电平即得知卡已插入。这两个信号的金手指长度是其他信号的一半（短针设计，保证插入时最后接通、拔出时最先断开）。

• PERST#：全局复位信号，由处理器系统提供。

• TRST#：测试复位。

• REFCLK+ / REFCLK−：100 MHz 参考时钟（差分），给 PCIe 提供时钟，差分电压约 0.3 ~ 0.45 V。

• WAKE#：设备休眠时通过它向处理器系统提交唤醒请求，恢复主电源供电。可选信号，用 Vaux 供电。

• SMCLK / SMDAT：与 x86 处理器的 SMBus 相关，用于设备与处理器系统交互。可选。

• JTAG 信号：TCK、TDI、TDO、TMS 组成。可选。

• CLKREQ#：开漏（open-drain）管脚，用于请求运行时钟 / 关闭参考时钟。

10.9 电路布局

1. 注意：金手指卡与插槽两个原理图的收发定义不一样——金手指（Add-in 卡）侧 B 面对应 RX、A 面对应 TX；插槽侧 B 面对应 TX、A 面对应 RX。PRSNT1、PRSNT2、PRSNT3 等需加 0 Ω 电阻串在一起；插槽侧 PRSNT1 接地，PRSNT2、PRSNT3 及其他接 FPGA。
2. PCIe 总线采用交流耦合传输，耦合电容一般靠近 TX 发送端放置；PCIe 1.0 / 2.0 用 100 nF。
3. PCIe 接口的收发信号直接与 FPGA BANK115、BANK116 的 GTX 收发器相连。

---

11. 网口（以太网接口）

网口部分是 MAC 层与 PHY 芯片之间的传输标准家族。

11.1 MDIO 协议（SMI 协议）

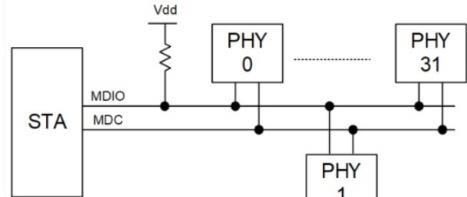

一根 MDC 时钟线 + 一根 MDIO 双向数据线。MDIO 用于连接主设备与多个 PHY 设备，通过 MDIO 传输（配置/状态）数据。

补充：MDIO 走"管理通道"，MII 家族走"数据通道"——MDIO 负责读写 PHY 寄存器（速率、双工、自协商状态），不负责传网络数据。

11.2 ~ 11.7 MII 家族对比

引脚含义备注：

• TX_ER 发送数据错误提示；TX_EN 发送使能；RX_ER 接收数据错误提示；RX_DV 接收数据有效；
• TX_CLK / RX_CLK 参考时钟；CRS 载波侦测、COL 冲突检测（两者一般只在半双工模式使用，通常用不着）；
• 计算有效带宽时要减去控制位开销（SMII/SGMII 乘 8/10）。

补充：MII 家族的演进规律就两条路——要么减少引脚（提高时钟或改用双沿采样：RMII、RGMII），要么干脆串行化（SMII、SGMII），目的都是省引脚、省 PCB 面积。

11.8 MAC 与 PHY

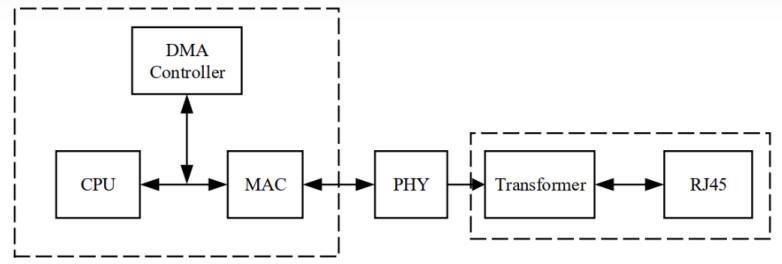

网口系统组成：MAC 控制器、PHY 芯片、网络变压器、RJ45 接头，有的系统还有 DMA 控制器。

一般系统中 CPU、MAC、DMA 控制器集成在一块芯片上；PHY 包含大量模拟器件，MAC 是典型的数字电路，所以通常 MAC 集成进 CPU、PHY 留在片外。为节省空间简化设计，很多网口变压器和 RJ45 接头集成在一起（带变压器的 RJ45）。

11.9 RJ45

RJ45 是布线系统中信息插座（通信引出端）连接器的一种，由插头（水晶头）和插座（模块）组成；RJ = Registered Jack（注册的插座）。

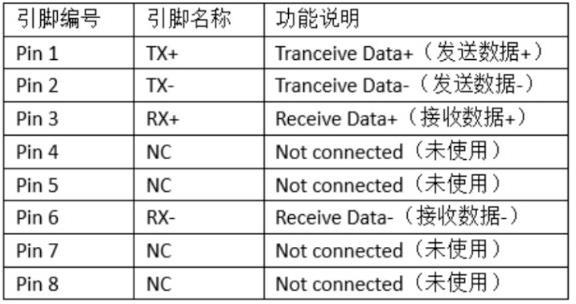

以太网只使用 1、2、3、6 四根线：1、2 负责发送（TX+、TX−），3、6 负责接收（RX+、RX−），另外四根备用。

11.10 网口信号灯

网口一般两个灯：连接状态灯 Link、数据传输灯 ACT。正常工作情况下：

1. Link 灯绿色长亮；不亮表示未连接成功；
2. ACT 灯黄色并不停闪烁；不亮或不闪表示无信号传输。

---

12. SD 卡

12.1 概念

SD 卡（Secure Digital Memory Card）是基于半导体快闪存储器的新一代存储设备，体积小、传输快、支持热插拔。常用于存储芯片的 BOOT 程序、Linux 内核、文件系统及其他用户数据。

按尺寸分三类：标准 SD 卡、Mini SD 卡、Micro SD 卡（常用，即 TF 卡）。

12.2 引脚功能（SD 模式 / SPI 模式）

12.3 特性

1. 标准 SD 卡 2.0 版本工作时钟可达 50 MHz：SDIO 模式 4 位数据位宽，理论速率 200 Mbps（50 M × 4 bit）；SPI 模式 1 位数据位宽，理论 50 Mbps。因此 SDIO 模式传输更快。
2. 硬件设计注意加静电器件（ESD），以及 IO 电平匹配。

---

13. HDMI

13.1 概念

HDMI = High Definition Multimedia Interface（高清多媒体接口）。同时传输视频和音频，简化设备接口和连线；提供更高带宽，可传输无压缩数字音频和高分辨率视频。

13.2 分类（按接口形状）

• HDMI A TYPE：标准 HDMI 接口（重点掌握）；
• HDMI C TYPE：Mini HDMI；
• HDMI D TYPE：Micro HDMI。

13.3 原理

HDMI 显示原理主要是 TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）。

HDMI 组成：4 对 TMDS 差分对（1 对时钟 + 3 对数据）+ DDC（I²C）+ HPD + CEC。

• CEC：消费电子控制通道，可通过它控制设备（如电视遥控联动机顶盒）；
• DDC（Display Data Channel，显示数据通道）：本质是 I²C 信号，用于获取显示器基本信息（如 EDID），实质是实现一个 IIC 设备驱动；
• HPD：热插拔检测信号，很重要——HPD 引脚大于 2 V 时 TMDS 才会输出。屏幕不显示时首先要测量该信号。

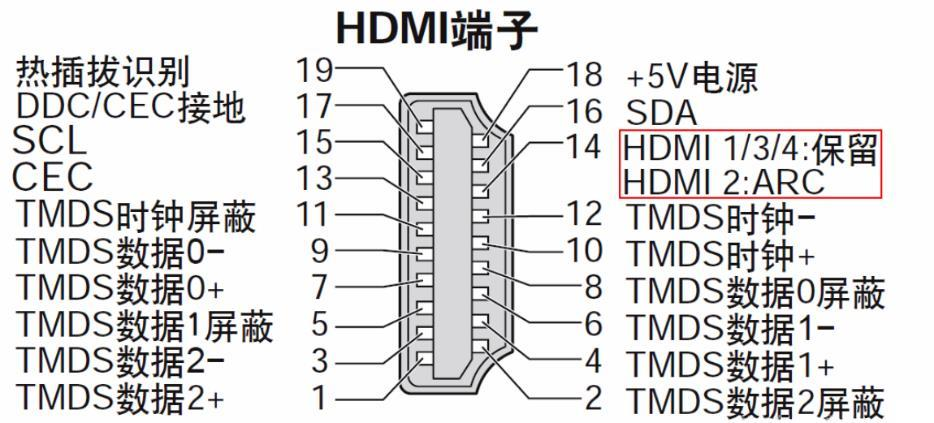

13.4 引脚定义

围绕 4 对 TMDS 差分对 + DDC + HPD + CEC 展开（标准 A 型 19 针）。

13.5 电路设计

1. IO 口电平匹配（5 V 与 3.3 V 电平转换），HDMI 供电电压是 5 V；
2. HDMI 接口会被人手接触，需加 ESD 保护器件；注意有些 ESD 器件内部是串联结构的，TMDS 信号要接专用的 ESD 保护器件。

---

14. VGA

14.1 概念

VGA（Video Graphic Array，视频图形阵列）是使用模拟信号的视频传输标准。一般在超过 1280×1024 分辨率后会出现明显失真、字迹模糊。VGA 把视频信号分解为 R、G、B 三原色和 H/V 行场信号传输，传输损耗相当小。

14.2 时序

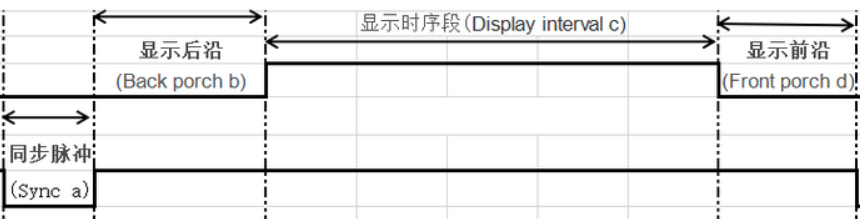

• 行时序：同步脉冲（Sync）、显示后沿（Back porch）、显示时段（Display interval）、显示前沿（Front porch）；

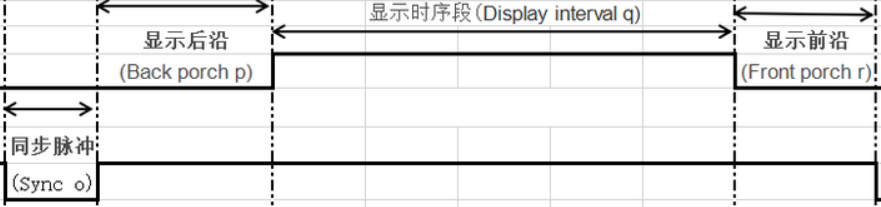

• 帧时序：同样由同步脉冲、后沿、显示时段、前沿四段组成。

补充：前/后沿和合称"消隐期"，是留给电子束（或时序切换）回扫的时间——VGA 时序源自 CRT 时代。

14.3 管脚定义（15 针，3 排 × 5 孔）

关键引脚：1（RED）、2（GREEN）、3（BLUE）为 0~0.714 V 模拟信号；13（HSYNC 行同步）、14（VSYNC 场同步）为数字信号，分别表示传一行、传一帧的时序。

---

15. JTAG

JTAG（Joint Test Action Group，联合测试工作组）：国际标准测试协议，主要用于芯片内部测试、验证设计与测试生产出的印刷电路板。

15.1 接口

• 特殊的 4/5 个接脚接口连到芯片。电路板上多个芯片的 JTAG 接脚可以用 Daisy Chain（菊花链） 方式串在一起，只用一个 JTAG 端口就能访问板上所有集成电路。
• CPU 和 FPGA 厂商允许用 JTAG 端口 debug；FPGA 厂商允许通过 JTAG 配置 FPGA（把 JTAG 信号通入 FPGA 核）。

连接引脚：

15.2 注意事项（上下拉）

• TDI、TMS 是输入，要上拉：未接下载线时给一个确定电平，同时提高信号建立速度；
• TDO 是输出，不用拉；
• TCK 是输入但要下拉：TCK 为时钟且上升沿有效，下拉使 TCK 初值为 0，保证初值后的第一个边沿是上升沿，避免上跳脉冲干扰（JTAG 正是以 TCK 上升沿向 FPGA 内部写配置数据的）。

16. SWD

16.1 概念

SWD = Serial Wire Debug（串行线调试），是 ARM 设计的协议，用于对 ARM 微控制器编程和调试。

• 大多数单片机的 JTAG 接口和 SWD 接口引脚复用；SWD 也用 J-Link 工具实现；
• JTAG 不限于 ARM 芯片，SWD 仅用于 ARM；JTAG 的稳定性和速度更快一些，SWD 胜在省引脚。

16.2 引脚定义

• SWDIO：串行数据输入输出引脚；
• SWCLK：串行线时钟引脚；
• GND：地；VCC：电源。

16.3 注意

SWD_DIO 上拉 10 kΩ 电阻，SWD_SCK 下拉 10 kΩ 电阻，保证信号稳定。

17. SFP 光模块（原文写作 SPF）

光模块（Optical Module）一般指光收发一体模块，实现光电转换（光↔电互相转换）。

17.1 组成

• 发射端：驱动芯片处理原始电信号，驱动半导体激光器（LD）或发光二极管（LED）发射调制光信号；
• 接收端：光信号由光探测二极管转换为电信号，经前置放大器后输出；
• 具体包括：光接收模块、光发送模块、光收发一体模块、光转发模块等。

17.2 引脚（20 脚）

17.3 注意事项

1. VCCT 和 VCCR 分别是发射和接收部分电源，要求 3.3 V ± 5%，最大供电电流 300 mA 以上；供电滤波电感的直流阻抗应小于 1 Ω，确保 SFP 供电稳定在 3.3 V；推荐的滤波网络可保证插拔模块时浪涌小于 30 mA。
2. TD−/+ 发射部分差分信号输入：交流耦合，差分线 100 Ω 输入阻抗，差分输入摆幅 500 ~ 2400 mV；RD−/+ 接收部分差分信号输出：交流耦合，100 Ω 阻抗，差分输出摆幅 370 ~ 2000 mV。

---

18. OSI 七层模型

18.1 OSI 与 TCP/IP

• OSI（Open System Interconnect，开放式系统互联）：完整、完善的宏观参考模型（7 层）；
• TCP/IP：提供点对点的连接机制，把数据的封装、定址、传输、路由和接收都标准化，更侧重互联网通信核心（5 层/4 层）。

18.2 物理层

通过物理手段把电脑连接起来，规定网络的电气特性，负责传送 0 和 1 的电信号。

18.3 数据链路层

• 传输单元：帧（Frame）；典型设备：网桥、交换机。
• 位于物理层之上，确定 0 和 1 的分组方式。
• 以太网协议：一组电信号构成一个数据包（帧），每帧分标头（Head）和数据（Data）。"标头"包含发送者、接收者、数据类型等说明项。
• MAC 地址：连入网络的设备必须有网卡接口，数据包从一块网卡传到另一块网卡，网卡地址（MAC 地址）就是收发地址。每块网卡有全球唯一的 MAC 地址，据此定位网卡和数据包路径。
• 广播：以太网向本网络（局域网）内所有计算机发送，每台计算机读取标头中的接收方 MAC 地址并与自身比对，相同则收下、否则丢弃。广播通过分组交换机或网络交换机进行。

18.4 网络层

• 广播只在发送者所在局域网内进行，而互联网由无数子网组成。为区分哪些 MAC 地址属于同一子网，网络层引入"网络地址"——IP 地址。

• IP 协议：规定网络地址的协议。目前有 IPv4 和 IPv6 两版。IPv4 地址由 32 个二进制位组成，分四段十进制数表示，从 0.0.0.0 到 255.255.255.255。

• 子网掩码（subnet mask）：判断 IP 地址网络部分的参数，也是 32 位二进制数，网络部分为 1、主机部分为 0。例如 IP 172.16.254.1 配子网掩码 11111111.11111111.11111111.00000000，即 255.255.255.0。

• 路由 / 路由器 / 网关 / 交换机：

  • 路由（routing）：源与目标不在同一子网时，经中间节点把信息从源地址转送到目的地址的活动；
  • 路由器（Router）：实现路由功能的机器，连接两个或多个网络；可通俗理解为一台配有多块网卡的专用电脑，让网卡接入不同网络；
  • 网关（Gateway）：路由器的一种，把网络层使用的路由器称为网关；通常说的网关就是路由器的 IP；
  • 网络交换机（Network switch）：扩大网络的器材，为子网提供更多连接端口。

• LAN（Local Area Network）局域网；WAN（Wide Area Network）广域网——跨地域的网络集合，包含大大小小的子网；WLAN（Wireless LAN）无线局域网，通俗讲就是 WiFi。

• ARP 协议：把 IP 地址与 MAC 地址的对应关系传播到局域网内每台主机和路由器；每台主机/路由器都有 ARP cache 存储该局域网内 IP↔MAC 的映射；ARP 包中包含自己的 IP 和 MAC 地址。ARP 只用于 IPv4，IPv6 用 Neighbor Discovery Protocol（邻居发现协议）替代。

18.5 传输层

• 端口号：有了 MAC 和 IP 地址就能在任意两台电脑间通信，但同一台主机上很多程序（进程）都要用网络，需要一个参数区分数据包是给哪个进程的——这就是端口号（程序的编号）。

• 传输层的功能是建立"端口到端口"（程序到程序）的通信；网络层建立的是"主机到主机"的通信。确定主机 + 端口号，就能实现程序间的交流。

• Socket：进程间通信分两种——主机内部进程间通信，以及跨主机的网络进程间通信（socket 通信）。socket 本质是编程接口（API）。

• UDP / TCP：都是传输层协议，主要作用是在应用层数据包标头上加端口号。

  • UDP：简单、容易实现；可靠性差，数据包发出后无法知道对方是否收到；
  • TCP：有确认机制——每发出一个数据包都要求确认，丢失则重发；主要确认机制是"三次握手，四次挥手"。

18.6 应用层（三合一）

应用程序收到的传输层数据五花八门，应用层的作用就是规定应用程序的数据格式（TCP/IP 模型中把会话层、表示层合并进应用层，故称三合一）。

• 用户上网设置：新电脑插上网线，填 4 个参数即可上网：① 本机 IP 地址；② 子网掩码；③ 网关 IP 地址；④ DNS 的 IP 地址。
• DNS 解析（Domain Name System，域名系统，端口 53）：将域名和 IP 地址相互映射的分布式数据库。例如访问 www.google.com 时，本机先请求 DNS 服务器，DNS 服务器把域名解析成对应 IP 地址返回给本机。

---

19. DDR（内存接口）

19.1 SDRAM

SDRAM = 同步动态随机存取存储器：

• 同步：时钟频率与控制器（CPU/FPGA）系统时钟频率相同，命令发送与数据传输都以它为基准；
• 动态：存储阵列需要不断刷新才能保证数据不丢失；
• 随机：可以随机指定地址读写数据。

DDR(X) 都属于 SDRAM。各代电压：

19.2 DDR3

• 衍生型号：LPDDR3（Low Power DDR3，低功耗）；DDR3L（DDR3 Low Voltage，低电压）。
• 容量范围 512 MB ~ 8 GB。
• 容量计算示例：64 Mb × 16 表示 bank 地址线位宽 3、行地址线位宽 13、列地址线位宽 10、数据线位宽 16：

2^3 × 2^13 × 2^10 = 2^26 = 2^6 Mb = 64 Mb（每个 I/O 位的存储单元数）
容量 = 64 Mb × 16 = 1024 Mb = 128 MB = 1 Gbit

• I/O 电平 1.5 V；突发长度 BL4/BL8；

• 封装：4/8 bit 芯片用 78 球 FBGA，16 bit 芯片用 96 球 FBGA。

• 预取（Prefetch）与频率关系：DDR2 用 4 bit 预取，DDR3 用 8 bit 预取——一次从存储单元预取 8 bit，在 I/O 端口上下沿触发传输，8 bit 需 4 个时钟周期完成，所以 I/O 时钟频率 = 核心频率 × 4；又因上下沿都传数据，有效数据传输率 = 核心频率 × 8。

  • 时钟频率指 DDR 芯片 IO 管脚 CK/CK# 上的时钟频率；核心频率是内存阵列的工作频率。
  • 例：DDR3-1600：时钟频率 800 MHz，核心频率 200 MHz，数据传输率 1600 MT/s（每秒 1600 兆次传输）。

19.3 管脚定义

电源线：

实际应用中 VDDQ 和 VDD 常合为一个电源。参考电源 Vref 要求跟随 VDDQ 且 Vref = VDDQ/2，可用电源芯片产生，也可电阻分压得到（分压电阻 100 Ω ~ 10 kΩ 均可，须用 1% 精度）。

时钟与复位：

DDR3 时钟为差分走线，一般用终端并联 100 Ω 匹配。

数据组：

地址、控制、命令：

FPGA 侧 IO 布线注意：同一组内 DQS 和 DM 不要交换管脚；DQ 可以交换；地址线可以交换；特殊管脚（时钟、差分等）不要交换（主要考虑布线趋势）。

---

第二部分　面试高频问答（附答案）

Q1. 波特率和比特率概念

• 比特率：每秒传输的二进制位数（比特数），单位 bps；
• 波特率：每秒传输的码元个数，单位 Baud；
• 关系：比特率 = 波特率 × log2(M)，M 为一个码元能表示的状态数。

Q2. 为什么 UART 的传输需要起始位

UART 没有控制线（时钟线），只有一根数据线，接收方无法知道数据什么时候开始。所以发送数据之前先发一位逻辑 0 作为起始标志；接收方在空闲（高电平）时检测到低电平，就知道开始逐位接收数据。

Q3. 串口异步通信的字符帧格式由哪几部分组成

起始位、数据位、奇偶校验位、停止位四部分。

Q4. I2C 上拉电阻的作用

I2C 是开漏输出（只能输出低电平、不能输出高电平），需要上拉电阻使其能输出高电平。SDA、SCL 两条总线上的器件输出级必须是漏极开路，并通过上拉电阻接电源，才能实现"线与"功能；总线空闲时两线都为高电平。上拉阻值过大会使输出信号上升时间变慢；同时上拉保证总线信号处于稳定状态，避免干扰和误判。

Q5. 为什么 IIC 需要漏极开路

1. 防短路：若设为推挽输出，多个设备共用一条总线时，一个设备 IO 输出高电平、另一个输出低电平，两个 IO 间相当于 VCC 与 GND 直接短路，会烧坏器件；
2. 实现"线与"判断总线占用：多个开漏输出脚连在一条线上形成"与逻辑"——任意一个设备拉低，总线即为 0。

Q6. 什么是"线与"逻辑？实现它对硬件有什么要求

将两个门电路的输出端并联实现"与"逻辑功能，称为线与。硬件要求：必须用 OC 门（集电极开路）/ OD 门（漏极开路） 实现，并在输出端加上拉电阻。若不用 OC 门，可能因灌电流过大烧坏逻辑门。

Q7. SPI 的工作流程

主设备将 CS/SS 拉低启动通信 → 发送时钟信号告诉从设备读/写 → 数据在时钟上升沿或下降沿被采样（取决于四种模式），每沿得 1 bit → 主从两个移位寄存器内容交换。注意数据传输要先约定高位在先（MSB）还是低位在先（LSB）。

Q8. SPI 的几种工作模式

由 CPOL（时钟极性，空闲时 SCLK 电平）和 CPHA（时钟相位，第几个边沿采样）组合出四种：

Q9. UART、IIC、SPI 三种通讯方式区别

Q10. RS232、RS485、RS422 的差异、运用环境和限制条件

三者是不同的物理接口电平标准，连接器一般都用 DB-9，差异在电气标准、传输距离、挂站能力、传输速度等方面：

• RS232：常用 RXD、TXD、GND 三条线（对应 DB-9 的 2、3、5 脚）；只能点对点，不可多站联网；两设备间 RXD 与 TXD 要交叉连接。电平为负逻辑：+3 ~ +15 V 为逻辑 0，−3 ~ −15 V 为逻辑 1。
• RS485：差分（平衡）传输，用一对双绞线（AB 线），抗共模干扰强；可多站联网（最多 32 节点）；只有 2 根信号线，只能半双工，常用于总线网。电平为正逻辑：+2 ~ +6 V 为逻辑 1，−2 ~ −6 V 为逻辑 0。
• RS422：电气性能与 RS485 完全一样；区别是 4 根信号线（两发两收）、全双工；适用于两个站之间通信、星型网、环网，不可用于总线网；最多 10 个节点。
• 传输距离：RS232 约 15 m；RS422 理论约 1200 m；RS485 理论可达 3000 m。

系统通信时应综合考虑速率、距离、节点数来确定采用哪种电平标准。

Q11. CAN 通信概念、通信线路类型、通信距离

CAN 是广泛应用于汽车电子系统的通信协议，使用差分线路（CAN_H / CAN_L）传输数据，抗干扰能力强、可靠性高。通信距离一般在几十米到数百米之间，具体取决于设备特性、总线质量和物理层规范（高速 CAN ≤ 40 m @ 1 Mbps，低速 CAN 可达 1000 m）。

Q12. CAN 终端电阻的作用

1. 防止信号反射：终端电阻把发送信号引导到终端并吸收反射，避免反射信号使波形畸变、导致其他节点无法正确解读数据；
2. 提高通信质量和可靠性：消除反射干扰，确保高质量信号传输；
3. 降低功耗：减少总线上的信号回弹，降低功耗和电磁辐射；
4. 保护总线集成电路：长时间工作后总线特性阻抗可能因温度等因素变化，终端电阻维持总线稳定，保护芯片。

补充：高速 CAN 在总线两端各并一个 120 Ω 终端电阻（总测量约 60 Ω），本质是做传输线阻抗匹配。

Q13. USB 2.0、USB 3.0 传输速率多少？阻抗控制多少欧姆

• USB 3.0：理论 500 MB/s，实际使用约 100 MB/s；
• USB 2.0：理论 60 MB/s，实际约 30 MB/s；
• 阻抗：USB 3.0 高速信号规范为 85 ± 9 Ω，USB 2.0 为 75 ~ 105 Ω；为 PCB 设计方便，一般统一按 90 Ω 控制。

Q14. 谈谈对 PCIe 和 PCI 的理解

二者都是高速计算机扩展总线标准。PCI 是总线式连接、并行数据传输；PCIe 是点对点连接、串行数据传输，使用高速差分总线、端到端连接，每条链路只连两个设备，拓扑结构完全不同。PCIe 可按 Lane 数（×1/×4/×8/×16）扩展带宽并向后兼容。

Q15. PCIe 3.0 采用哪种编码

128b/130b 编码。吞吐量 = 传输速率 × 编码方案：

• 每条 Lane：8.0 GT/s × 128/130 = 7.877 Gbps = 984.6 MB/s；
• PCIe 3.0 ×16：7.877 × 16 = 126.031 Gbps ≈ 15.754 GB/s。

Q16. SD 3.0 高速传输阶段卡的接口电压

SD 3.0 卡运行在 SD3.0 模式下必须把 IO 电压切换到 1.8 V；上电初始化阶段使用 3.3 V。

SD 卡支持 SD 和 SPI 两种通信接口，标准 SD 卡共有 6 条信号线和 3 条电源线。

Q17. OSI 与 TCP/IP 模型

• OSI 七层：物理层、数据链路层、网络层、传输层、会话层、表示层、应用层；
• TCP/IP 五层：物理层、数据链路层、网络层、传输层、应用层（把会话层、表示层合并进应用层）。
